در شرایط وقوع آتشسوزی در ساختمانها، یکی از بزرگترین خطرها نه شعله، که دود و گازهای سمی است که سریعتر از آتش، فضاهای مجاور را دچار آسیب میکند. بنابراین مدیریت انتشار دود از اهمیت حیاتی برخوردار است. یکی از فناوریهای نوین که در این زمینه نقش مؤثری دارد، دمپر هوشمند در کنترل دود است. استفاده از این سیستمها باعث میشود تا در صورت تشخیص وضعیت خطر، عملکرد دمپر بهصورت خودکار تنظیم شود. این همان عملکرد دمپر هوشمند در مواقع حریق است.
نکتهای که باید مد نظر داشت این است که تفاوت دمپر هوشمند و دمپر معمولی در نحوه تشخیص، سرعت واکنش، دقت کنترل و قابلیت یکپارچگی با سیستمهای ایمنی است. در ادامه این مقاله از سری مقالات وبسایت تهویه سازه شار، ابتدا مفاهیم پایه دمپرها و اهمیت کنترل دود را بررسی میکنیم، سپس به تشریح عملکرد سیستمهای هوشمند در مواجهه با حریق میپردازیم. بعد از آن، تفاوت سیستم هوشمند با دمپرهای سنتی را با ذکر مزایا و ضعفها نشان میدهیم، و در نهایت با ارائه مطالعات موردی و توصیههای اجرایی، به نتیجهگیری میرسیم.
تعریف دمپر، انواع آن و اهمیت کنترل دود
دمپر (Damper) قطعهای مکانیکی یا کنترلی است که در مسیر کانالهای تهویه یا سیستمهای هواکش نصب میشود و وظیفه کنترل جریان هوا یا دود را بر عهده دارد. در حالت عمومی، دمپر هوشمند در کنترل دود ممکن است دستی یا موتوردار باشد که با باز و بسته شدن تیغهها جریان را تنظیم میکند. در سیستمهای ایمنی ساختمان، انواع دمپر وجود دارد که دو نوع دمپر از مهمترین دمپرها: دمپرهای آتش (fire dampers) که در مقابل حرارت عمل میکنند و دمپرهای دود (smoke dampers) که معمولاً براساس تشخیص دود یا گازها کنترل میشوند.
دمپرهای ترکیبی (fire/smoke dampers) نیز وجود دارند که هم به تشخیص حرارت و هم به تشخیص دود واکنش نشان میدهند. وظیفه مهم آنها این است که از عبور دود یا شعله از یک بخش ساختمان به بخشهای دیگر جلوگیری کنند؛ به ویژه وقتی کانالهای تهویه از دیوارهای مقاوم در برابر حریق عبور میکنند. به این ترتیب، کنترل دود به حفظ مسیرهای فرار امن برای افراد و کاهش تلفات انسانی کمک میکند.

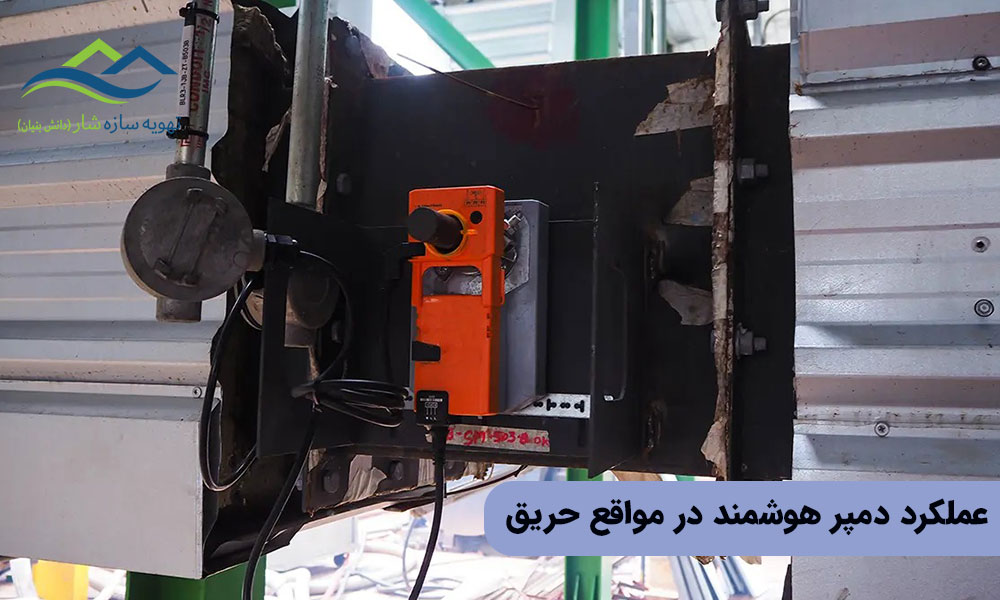

عملکرد دمپر هوشمند در مواقع حریق
در مبحث دود و کاهش تلفات انسانی یکی از موضوعات مهم عملکرد دمپر هوشمند هنگام حریق است. قبل از بررسی عملکر دمپر اجزا و بخشهای این سیستم را بررسی میکنیم.
اجزای سیستم و منطق عملکرد
عملکرد دمپر هوشمند در مواقع حریق بر پایه ترکیبی از حسگرها، کنترلکننده مرکزی و عملگر (actuator) طراحی میشود. این سیستمها معمولاً شامل موارد زیر هستند:
- حسگر دما و دود: در داخل یا نزدیک کانال و دمپر قرار میگیرند و در لحظه دما و غلظت ذرات معلق را پایش میکنند.
- واحد کنترل مرکزی (Controller / BMS / Fire Control Panel): دادههای حسگرها را پردازش میکند و در صورت تشخیص شرایط خطر، فرمان باز یا بسته شدن دمپر را صادر میکند.
- عملگر (/Actuatorموتور دمپر): این مورد در عملکرد موتور دمپر هوشمند در مواقع حریق این است که تیغه دمپر را بر اساس فرمان کنترلکننده باز یا بسته میکند.
- مدار پشتیبان و مکانیزم ایمنی: به این صورت است که در صورت قطع برق یا خطا، سیستم باید بتواند دمپر را به حالت ایمن سوق دهد.
در حالت ایمن، دمپر هوشمند در کنترل دود ممکن است به صورت خودکار به وضعیت بسته برود تا انتقال دود به بخشهای سالم را متوقف کند.
2. سناریو عملکرد دمپر هوشمند در مواقع حریق
بعد از بررسی اجزای سیستم دمپر نوبت به بررسی عملکرد آن میرسد.
- در وضعیت عادی، سیستم هوشمند به حالت نگهداری یا پایش فعال است، بدون دخالت دستی.
- به محض اینکه حسگر دما یا دود از آستانه تعیینشده بالاتر رود، فرمان هشدار به واحد کنترل دمپر هوشمند در کنترل دود ارسال میشود.
- کنترلکننده، با بررسی شرایط، تصمیم میگیرد دمپر را کاملاً ببندد یا در حالت نیمهبسته قرار دهد تا جریان دود کنترل شود.
- در بسیاری از سامانهها، تست خودکار و بررسی سلامت اجزا بهصورت دورهای انجام میشود تا عملکرد دمپر تضمین شود.
- اطلاعاتی مانند وضعیت فعلی دمپر هوشمند در کنترل دود، خطاها، گزارش زمان واکنش و سلامت سیستم به داشبورد مدیریتی ارسال میشود که مدیران ساختمان میتوانند نظارت کنند و در صورت نیاز اقدام نمایند.

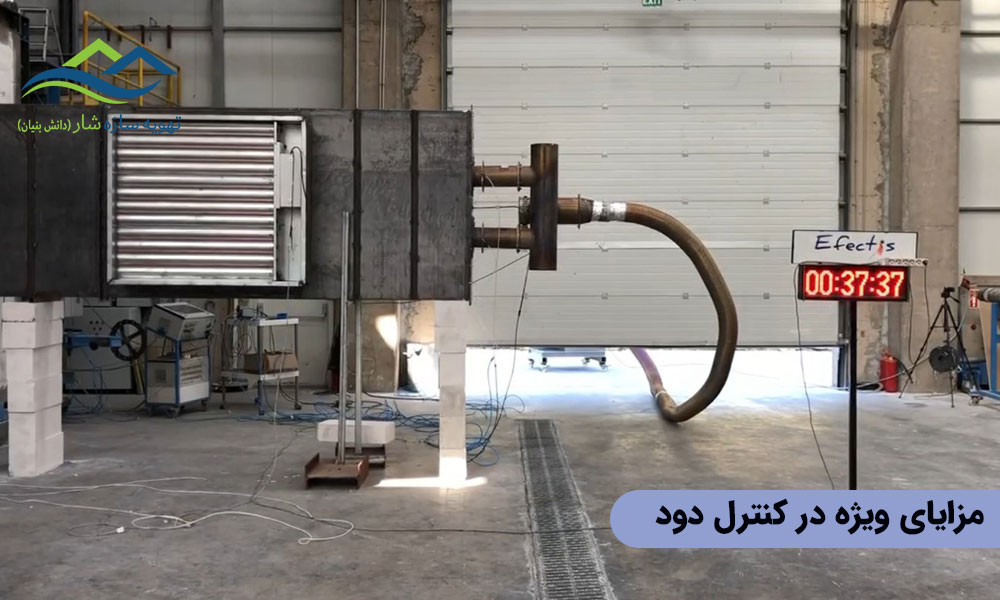

3. مزایای ویژه در کنترل دود
دمپر هوشمند در کنترل دود دارای یک سری مزایا کاربردی به شرح زیر است:
- سرعت واکنش بالا نسبت به سیستمهای دستی یا سنتی
- دقت بیشتر در تشخیص شرایط
- کاهش خطای انسانی
- امکان تشخیص خودکار خطا و هشدار به نگهداری
- یکپارچگی با سامانه مدیریت ساختمان و سیستمهای ایمنی
به طور خلاصه، دمپر هوشمند در کنترل دود امکان واکنش سریعتر و دقیقتر را فراهم میآورد که میتواند در مراحل اولیه حریق، انتشار دود را محدود کند و زمان لازم برای تخلیه افراد را فراهم کند.
تفاوت دمپر هوشمند و دمپر معمولی
وقتی صحبت از تفاوت دمپر هوشمند و دمپر معمولی مانند تفاوت موتور دمپر برقی و پنوماتیک به میان میآید، نمیتوان صرفاً به تفاوت ظاهری اشاره کرد؛ بلکه باید عملکرد، دقت، امکانات جانبی و قابلیت سیستم را بررسی کرد. در ادامه مهمترین تفاوتها را آوردهام:
| ویژگی ها | دمپر معمولی | دمپر هوشمند |
| کنترل | غالباً به صورت دستی یا با کنترل ساده موتوردار | کنترل مرکزی، واکنش خودکار با حسگرها |
| سرعت واکنش | معمولاً با تأخیر، بسته به عملکرد دستی یا سیگنال ساده | سریعتر و مبتنی بر تحلیل دادهها |
| تشخیص خطا | نیاز به بازدید دورهای و آزمون دستی دارد | خودآزمایی، تشخیص خطا و هشدار اتوماتیک |
| نگهداری | مستلزم بررسی دورهای دستی | کمتر نیاز به مداخله انسانی، قابل پایش از راه دور |
| یکپارچگی با BMS / سیستم حریق | محدود | توانایی ارتباط با سایر سامانههای ایمنی |
| هزینه نصب اولیه | کمتر | ممکن است هزینه بیشتری داشته باشد؛ اما درطول زمان صرفهجویی میکند |
| پایداری در شرایط بحرانی | ممکن است در مواقع قطع برق یا خرابی دچار مشکل شود | طراحی با مدار پشتیبان و مکانیزم ایمنی |
یکی از ضعفهای دمپرهای سنتی این است که اگر در زمان درست بررسی و نگهداری نشوند، ممکن است در حریق عملکرد کامل نداشته باشند. طبق گزارشهای انجام شده در ایالات متحده، بسیاری از دمپرها در ساختمانهای موجود نیاز به تعمیر یا جایگزینی دارند.
در مقابل، سیستمهای هوشمند با نظارت پیوسته و تشخیص خطا میتوانند عملکرد بهینه را تضمین کنند و خطاهای مخفی را زود تشخیص دهند. در نتیجه، دمپر هوشمند در کنترل دود کارایی بهتری نسبت به نمونههای سنتی ارائه میدهد.

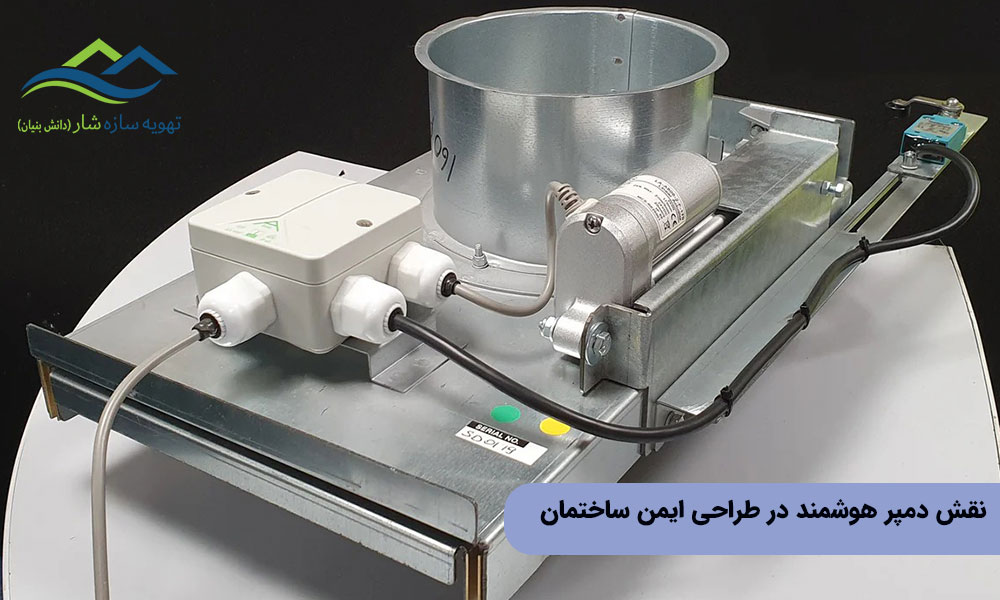

نقش دمپر هوشمند در طراحی ایمن ساختمان
در طراحی سیستم ایمنی ساختمان، کنترل دود یکی از ارکان اساسی است. هنگامی که ساختمان بزرگ، چندطبقه یا دارای سیستم تهویه پیچیده باشد، انتشار دود میتواند به سرعت فضاهای زیادی را درگیر کند. در چنین شرایطی، بهرهگیری از سیستم دمپر هوشمند در کنترل دود اهمیت بسیاری دارد.
- تقسیم فضاها و محصورسازی دود: یکی از روشهای ایمنی، تقسیم فضاها (Compartmentation) به بخشهایی است که در صورت آتش سوزی، دود نتواند آزادانه از یک قسمت به قسمت دیگر منتقل شود. در این طراحی، دمپرها در محلهای گذر کانال از دیوارهای مقاوم در برابر حریق نصب میشوند تا مسیرهای عبور دود کنترل شوند. سیستم هوشمند این امکان را میدهد که دمپرهای مرتبط با مسیر دود بسته شوند و فشار کنترل شود.
- مدیریت مسیرهای خروج و فشار مثبت: در طراحی پیشرفتهتر، دمپر هوشمند میتواند بخشی از سیستم فشار مثبت در راهروها و مسیرهای خروج باشد تا دود وارد مسیر فرار نشود. به عنوان مثال، در هنگام آتشسوزی، دمپرها کنترل میشوند تا مسیرهای امن دارای فشار کمی بیشتر از فضاهای مجاور باشند تا دود وارد آنها نشود.
چالش ها و راهکارهای پیاده سازی
اگرچه سیستمهای دمپر هوشمند در کنترل دود بسیار کارآمد هستند؛ اما در عمل با چالشهایی مواجهاند. در ادامه برخی از این چالشها و راهکارها را مرور میکنم:
چالشها:
- هزینه اولیه بالا: تأمین حسگرها، واحد کنترل، شبکه ارتباطی و عملگرهای دقیق هزینهبر است.
- پیچیدگی طراحی و نصب: همافزایی میان حسگرها، کنترلها و سایر سیستمها نیاز به مهندسی دقیق دارد.
- قطعی برق یا خطای الکترونیکی: در صورت قطع برق، سیستم دمپر هوشمند در کنترل دود باید توانایی کار ایمن داشته باشد.
- نگهداری و کالیبراسیون: حسگرها باید دورهای بررسی و کالیبره شوند تا عملکرد دقیق باقی بماند.
- همخوانی با مقررات و استانداردها: باید با استانداردهای ملی و بینالمللی در زمینه ایمنی ساختمان مطابقت داشته باشد.
- امنیت سایبری سیستمها: در ساختمانهای هوشمند، اتصال شبکهای سیستم ایمنی ممکن است خطرات امنیتی به همراه داشته باشد.
راهکارها:
- استفاده از طراحی مدولار در دمپر هوشمند در کنترل دود که امکان ارتقاء و نگهداری را فراهم کند
- پیشبینی منابع پشتیبان برق مانند UPS یا باتری برای اجزای حیاتی
- انجام تستهای خودکار و برنامهریزی نگهداری پیشگیرانه
- بهرهگیری از استانداردهای اثباتشده صنعت (UL, NFPA و استانداردهای محلی)
- رمزگذاری ارتباطات و تدابیر امنیتی برای جلوگیری از دسترسی غیرمجاز
- آموزش پرسنل نگهداری و کنترل به منظور اطمینان از عملکرد صحیح
جمعبندی
دمپر هوشمند در کنترل دود ابزاری حیاتی در استراتژیهای ایمنی ساختمانها است. با عملکرد دمپر هوشمند در مواقع حریق که مبتنی بر حسگرها، کنترل دقیق و واکنش سریع است، میتوان انتشار دود را به حداقل رساند و زمان کافی برای خروج ایمن افراد فراهم کرد. تفاوت دمپر هوشمند و دمپر معمولی نشان میدهد که سیستم هوشمند برتریهایی چون تشخیص خطا، سرعت عمل و یکپارچگی با سایر سامانهها دارد. بهکارگیری این فناوری در طراحی، نگهداری و مدیریت ایمنی ساختمان میتواند بهطور مؤثر در کاهش تلفات انسانی نقش ایفا کند.
