سیستم توزیع هوا Air Distribution System به عنوان حیاتی‌ترین حلقه اتصال میان تجهیزات تولید تهویه و فضای اشغال شده، مسئولیت نهایی ایجاد شرایط مطلوب محیطی را بر عهده دارد. در واقع، فرآیند توزیع هوا در تهویه مطبوع تنها به انتقال ساده جریان از یک نقطه به نقطه دیگر خلاصه نمی‌شود؛ بلکه مدیریت دقیق نحوه ورود، اختلاط و گردش هوا برای تضمین کیفیت هوای تنفسی IAQ است. طراحی اصولی این بخش، از مدیریت فشار استاتیک گرفته تا کنترل نویز و جهت‌گیری جریان، تعیین‌کننده تفاوت میان یک سیستم ناکارآمد و یک سیستم پخش و گردش هوا مهندسی‌شده است که بتواند پایداری دما و فشار را در تمام نقاط فضا حفظ کند.

در دنیای امروز، انواع سیستم توزیع هوا با هدف افزایش بهره‌وری انرژی و ارتقای سطح آسایش، به سمت هوشمندسازی حرکت کرده‌اند. استفاده از سیستم‌های توزیع هوای مدرن به معنای عبور از روش‌های سنتی و استفاده از تجهیزات پیشرفته‌ای نظیر باکس VAV و سیستم‌های کنترل دبی است که اجازه می‌دهند هوارسانی و توزیع هوای مطبوع دقیقاً متناسب با نیاز لحظه‌ای هر زون انجام شود. در این میان، انتخاب صحیح میان سیستم حجم متغیر هوا VAV و سیستم حجم ثابت CAV، نقشی تعیین‌کننده در مدیریت مصرف برق و پایداری عملکرد تأسیسات ساختمان‌های اداری و تجاری ایفا می‌کند؛ چرا که تفاوت عملکردی این دو سیستم، مستقیماً بر هزینه‌های عملیاتی و سطح آسایش حرارتی ساکنین اثر می‌گذارد.

مجموعه ونت، به عنوان یک تولید کننده دریچه و دیفیوزر پیشرو، با درک عمیق از چالش‌های طراحی سیستم توزیع هوا، طیف گسترده‌ای از تجهیزات تخصصی از جمله دیفیوزر سقفی، دیفیوزر خطی، جت دیفیوزر، گریل تهویه و انواع لوور تهویه را ارائه می‌دهد. ما با تمرکز بر استانداردهای سخت‌گیرانه، از توزیع هوای اتاق عمل و اتاق تمیز با سیستم توزیع هوای مدرن گرفته تا طراحی شبکه‌های پیچیده در مقیاس بزرگ، به شما کمک می‌کنیم تا با انتخاب دیفیوزر مناسب بر اساس دبی هوا و طول پرتاب، بهینه‌ترین عملکرد را در پروژه خود داشته باشید. اگر به دنبال خرید و ساخت انواع دیفیوزر و دریچه‌های با کیفیت و یا نیاز به مشاوره در زمینه طراحی و اجرای سیستم توزیع هوا برای ساختمان های اداری و تجاری هستید، ونت همراه تخصصی شما در مسیر ایجاد محیط‌هایی سالم، آرام و بهینه است.

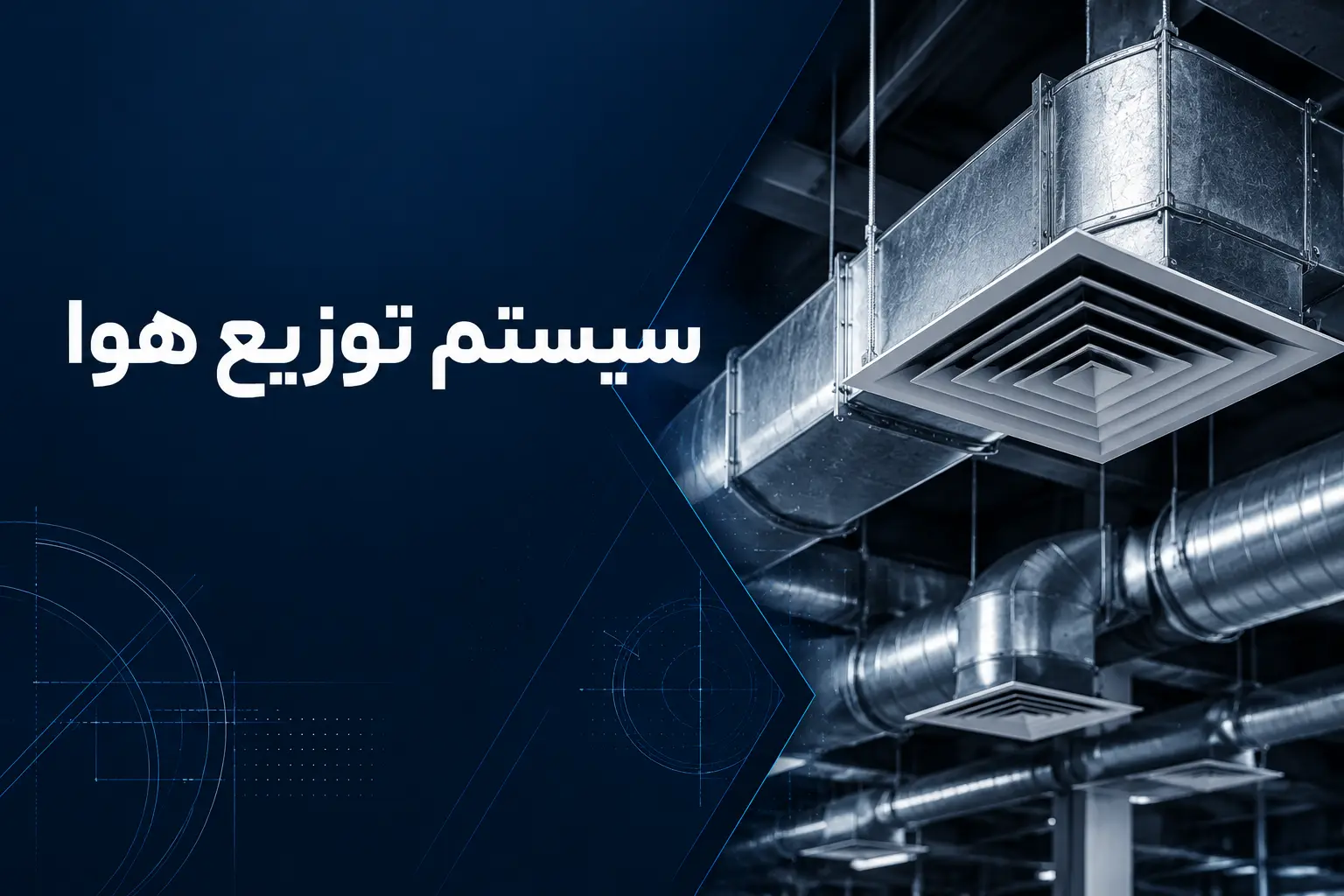

سیستم توزیع هوا چیست و چرا در تهویه مطبوع حیاتی است؟

سیستم توزیع هوا Air Distribution System به عنوان حلقه نهایی و استراتژیک در هر پروژه تهویه مطبوع، مسئولیت انتقال هوای مطبوع از دستگاه‌های مرکزی به فضای داخلی را بر عهده دارد. در ساختمان‌های مدرن، یک سیستم توزیع هوای ایده‌آل فراتر از یک مسیر ساده انتقال هوا عمل می‌کند؛ چرا که مدیریت دقیق نحوه ورود جریان، اختلاط هوای تازه با هوای محیط و تخلیه هوای آلوده، مستقیماً بر کیفیت هوای تنفسی و پایداری عملکرد ساختمان تأثیر می‌گذارد. طراحی سیستم توزیع هوا نیازمند شناخت دقیق از ویژگی‌های سیالاتی و دینامیک جریان است تا با بهره‌گیری از تجهیزاتی نظیر دیفیوزرها و دریچه‌ها، شرایطی ایمن و مطبوع فراهم گردد.

حیاتی بودن این سیستم در مدیریت دینامیک جریان هوا نهفته است؛ چرا که توزیع هوا در تهویه مطبوع مستقیماً بر پایداری دما و فشار در محیط اثر می‌گذارد. اگر شبکه توزیع به درستی طراحی نشود، با چالش‌هایی نظیر عدم اختلاط مناسب هوا، ایجاد جریان‌های پرفشار و ناگهانی یا تمرکز آلودگی در نقاط کور مواجه خواهیم شد. در واقع، کیفیت هوای تنفسی و راحتی ساکنین، بیش از هر چیز به نحوه عملکرد سیستم پخش و گردش هوا در نقاط مختلف ساختمان بستگی دارد که این امر مستقیماً با استانداردهای راحتی حرارتی گره خورده است.

در ساختمان‌های امروزی، انواع سیستم توزیع هوا باید به گونه‌ای انتخاب شوند که با نیازهای مصرف انرژی و استانداردهای صوتی مطابقت داشته باشند. یک سیستم توزیع هوای ضعیف می‌تواند باعث کارکرد مداوم و پرمصرف دستگاه‌های تولید هوا مانند هواسازها شود، زیرا سیستم سعی می‌کند با جبران نواقص توزیع، دمای مطلوب را برقرار کند. بنابراین، سرمایه‌گذاری بر روی سیستم‌های توزیع هوای مدرن و استفاده از تجهیزات با کارایی بالا، نه تنها کیفیت محیطی را تضمین می‌کند، بلکه از اتلاف انرژی بی‌رویه در طول چرخه عمر ساختمان جلوگیری می‌نماید.

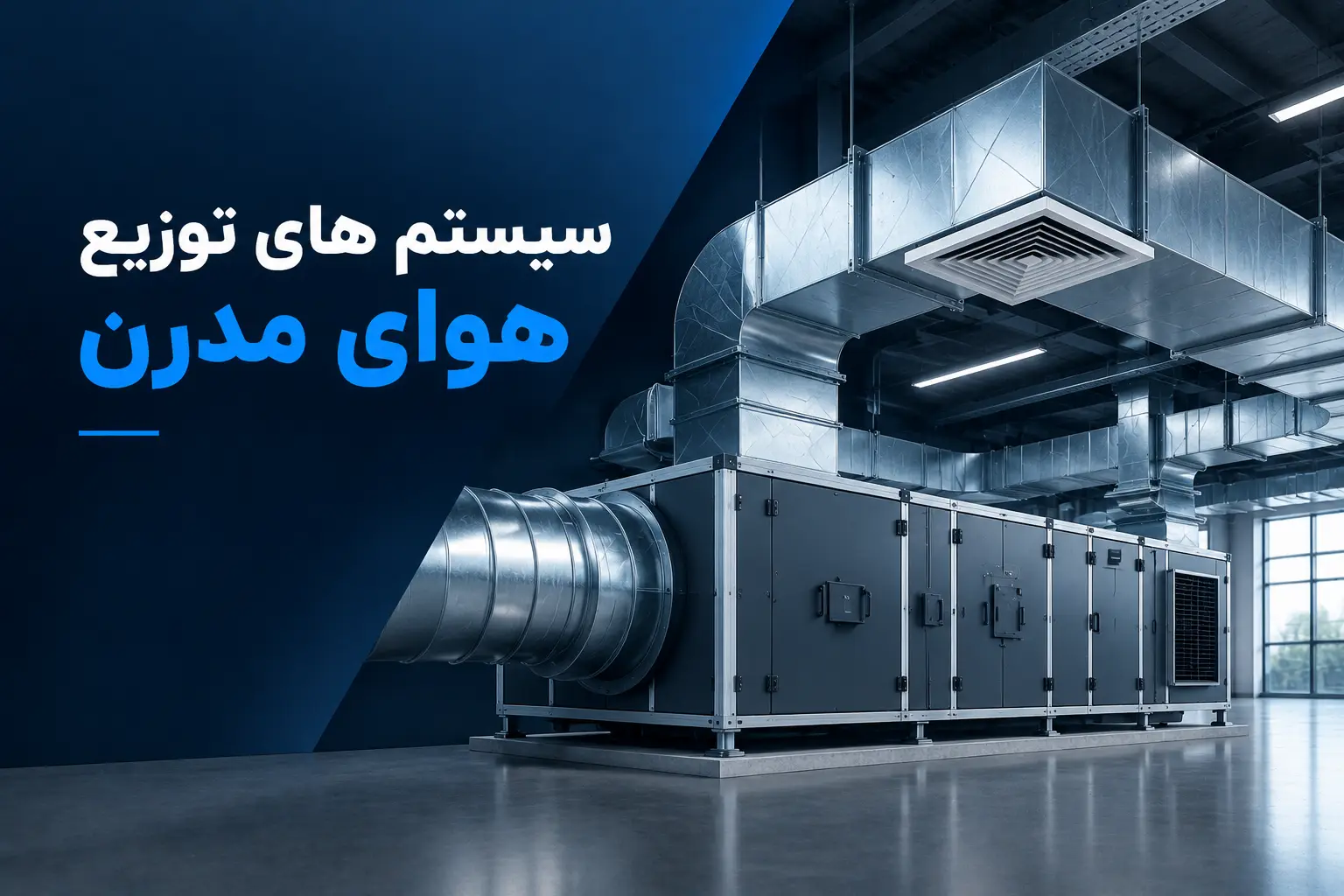

آشنایی با اجزای اصلی سیستم توزیع هوای مدرن؛ از دیفیوزر تا دریچه

یک شبکه سیستم توزیع هوا استاندارد، از اجزای متنوع و تخصصی تشکیل شده است که هر کدام وظیفه مشخصی را در مدیریت جریان هوا بر عهده دارند. در ابتدای این مسیر، کانال‌ها یا داکت‌ها وظیفه انتقال اصلی هوا را بر عهده دارند و سپس با رسیدن به بخش‌های انتهایی، تجهیزاتی نظیر باکس VAV، دیفیوزرها، گریل تهویه و انواع دریچه وارد عمل می‌شوند. این اجزا در کنار هم، جریان هوای پرفشار تولید شده در تجهیزات مرکزی را به جریان‌های آرام، کنترل‌شده و قابل استفاده برای محیط‌های اداری و تجاری تبدیل می‌کنند.

در قلب این سیستم، تجهیزات کنترل‌کننده مانند دریچه تنظیم هوا و تجهیزات پخش‌کننده مانند دیفیوزر سقفی یا دیفیوزر خطی قرار دارند. همچنین، در سیستم‌های پیشرفته‌تر، از باکس VAV برای تنظیم دقیق دبی هوا در هر زون استفاده می‌شود تا مصرف انرژی به حداقل برسد. علاوه بر این، برای ورود هوای تازه به ساختمان یا تهویه نماها، از لوور تهویه استفاده می‌گردد. هماهنگی دقیق میان این اجزا، کلید اصلی موفقیت در طراحی سیستم توزیع هوا است و هر قطعه باید بر اساس محاسبات مهندسی انتخاب شود.

شناخت دقیق این اجزا برای هر طراح و پیمانکار تاسیساتی ضروری است؛ زیرا انتخاب نادرست یک دریچه یا استفاده از گریل تهویه با مشخصات فنی نامناسب، می‌تواند کل شبکه را دچار افت فشار شدید کند. به عنوان مثال، استفاده از تجهیزات با مقاومت نسبی بالا در مسیر جریان، باعث افزایش نویز و کاهش کارایی سیستم می‌شود. در نتیجه، در یک سیستم توزیع هوای مدرن، تک‌تک قطعات باید بر اساس محاسبات دقیق هیدرولیکی و استانداردهای فنی انتخاب شوند تا عملکرد سیستم بهینه‌سازی شود.

اهمیت طراحی صحیح توزیع هوا در آسایش حرارتی و سلامت ساختمان

طراحی صحیح سیستم توزیع هوا، مرز میان یک محیط کاری/سکونت مطلوب و یک فضای آزاردهنده است. آسایش حرارتی تنها به معنای رسیدن دما به عدد مطلوب نیست، بلکه به معنای توزیع یکنواخت این دما در تمام نقاط فضا است. اگر طراحی سیستم توزیع هوا ناقص باشد، با پدیده “لایه‌بندی دما” مواجه می‌شویم که در آن، ارتفاعات مختلف اتاق دماهای متفاوتی دارند؛ این امر منجر به عدم رضایت ساکنین و افزایش هزینه‌های انرژی برای جبران دما می‌شود.

از منظر سلامت، طراحی سیستم توزیع هوا نقش مستقیمی در مدیریت کیفیت هوای داخلی دارد. طراحی اصولی باید به گونه‌ای باشد که هوای تازه به درستی با هوای محیط اختلاط شده و هوای آلوده، بدون ایجاد گردآبه‌های آلودگی، از فضا خارج شود. در فضاهای حساس مانند بیمارستان‌ها، توزیع هوای اتاق عمل و اتاق تمیز با سیستم توزیع هوای مدرن اهمیت دوچندانی می‌یابد؛ چرا که در این مکان‌ها، کنترل جهت جریان هوا برای جلوگیری از ورود آلودگی به مناطق استریل، یک الزام حیاتی و غیرقابل چشم‌پوشی است.

علاوه بر دما و کیفیت هوا، مسئله “آسایش صوتی” نیز از پیامدهای مستقیم طراحی سیستم است. طراحی نادرست مسیرهای توزیع و استفاده از تجهیزات نامناسب، می‌تواند باعث ایجاد صداهای ناشی از اصطکاک هوا یا لرزش در کانال‌ها شود. یک سیستم پخش و گردش هوا که با دقت مهندسی شده باشد، جریان هوای لازم را با کمترین میزان نویز و بدون ایجاد جریان‌های تند Draft فراهم می‌کند، که این امر در نهایت منجر به افزایش بهره‌وری و سلامت روان ساکنین در ساختمان‌های مختلف می‌گردد.

دیفیوزر سقفی؛ پرکاربردترین گزینه برای توزیع یکنواخت هوا

دیفیوزر سقفی یکی از اصلی‌ترین و رایج‌ترین تجهیزات در خانواده انواع سیستم توزیع هوا است که به دلیل قابلیت نصب آسان و ظاهر زیبا، در اکثر ساختمان‌های اداری و تجاری استفاده می‌شود. وظیفه اصلی این تجهیز، دریافت هوای خروجی از کانال و پخش آن به صورت شعاعی یا در جهت‌های مشخص در فضای زیر سقف است. طراحی بدنه این دیفیوزرها به گونه‌ای است که اجازه می‌دهد هوا با زاویه مناسب با سقف برخورد کرده و سپس به آرامی به سمت پایین حرکت کند تا از ایجاد جریان‌های تند و آزاردهنده جلوگیری شود.

یکی از مزایای کلیدی استفاده از دیفیوزر سقفی، توانایی بالای آن در ایجاد توزیع یکنواخت دما در محیط‌های با ارتفاع استاندارد است. این تجهیزات با کنترل جهت پرتاب هوا، از ایجاد نقاط گرم یا سرد در اتاق جلوگیری می‌کنند. در انتخاب این محصول، مهندسان باید بر اساس دبی هوای مورد نیاز و ویژگی‌های معماری سقف، مدل مناسب را انتخاب کنند تا از اختلاط بهینه هوا با محیط اطراف اطمینان حاصل شود. انتخاب دیفیوزر مناسب بر اساس دبی هوا و طول پرتاب، تضمین‌کننده عملکرد صحیح این تجهیز است.

در فرآیند طراحی و اجرای سیستم توزیع هوا برای ساختمان های اداری و تجاری، انتخاب نوع دیفیوزر سقفی باید با توجه به پارامترهای فنی نظیر میزان صدا و افت فشار صورت گیرد. استفاده از تجهیزات با کیفیت بالا که به عنوان تولید کننده دریچه و دیفیوزر استاندارد شناخته می‌شوند، تضمین می‌کند که جریان هوا بدون ایجاد نویزهای اضافی، به آرامی در فضا منتشر شود. همچنین، هماهنگی این قطعه با سیستم‌های هوشمند، امکان کنترل دقیق‌تر و بهینه‌تر سطح آسایش را فراهم می‌سازد.

دیفیوزر خطی؛ طراحی مینیمال و توزیع هوا در طول سالن

دیفیوزر خطی Linear Slot Diffuser راهکاری مدرن و مهندسی‌شده برای فضاهایی است که در آن‌ها زیبایی بصری و طراحی مینیمال در کنار عملکرد فنی، اهمیت بالایی دارد. برخلاف دیفیوزرهای سنتی که به صورت دایره‌ای یا مربعی هستند، دیفیوزر خطی به صورت شکاف‌های طولانی نصب می‌شود که اجازه می‌دهد هوا به صورت نواری و در امتداد سقف یا دیوار توزیع شود. این تجهیزات در معماری‌های مدرن بسیار محبوب هستند، زیرا به راحتی در خطوط سقف کاذب یا در لبه‌های دیوار ادغام می‌شوند و کمترین مزاحمت بصری را ایجاد می‌کنند.

از نظر عملکردی، دیفیوزر خطی قابلیت کنترل جهت پرتاب هوا را فراهم می‌کند که این امر در مدیریت جریان هوا در سالن‌های طولانی و راهروها بسیار حیاتی است. این ویژگی اجازه می‌دهد تا مهندسان بتوانند مسیر حرکت هوا را دقیقاً مطابق با نیاز حرارتی محیط تنظیم کنند. به عنوان بخشی از سیستم‌های توزیع هوای مدرن، این دیفیوزرها برای ایجاد جریان‌های هوای آرام و یکنواخت در فضاهای اداری و لابی‌ها بسیار ایده‌آل هستند و از ایجاد جریان‌های تند که باعث نارضایتی ساکنین می‌شود، جلوگیری می‌کنند.

انتخاب و نصب دیفیوزر خطی نیازمند دقت بالایی در محاسبات مربوط به دبی و طول شکاف است. اگر طول خط یا تعداد شکاف‌ها با میزان هوای ورودی هماهنگ نباشد، ممکن است با افت فشار یا توزیع ناقص هوا مواجه شویم. در پروژه‌های بزرگ، هماهنگی این تجهیزات با استراتژی کلی طراحی سیستم توزیع هوا و استفاده از دریچه تنظیم هوا برای کنترل دبی، تضمین‌کننده عملکرد پایدار سیستم است. این تجهیزات نه تنها کارایی تهویه را بالا می‌برند، بلکه به حفظ زیبایی و نظم بصری در طراحی‌های داخلی ساختمان‌های تجاری کمک شایانی می‌کنند.

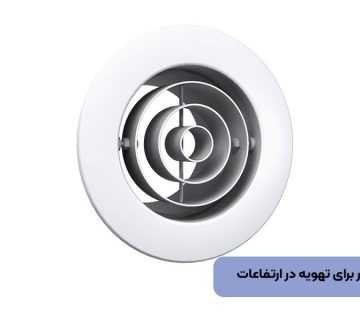

جت دیفیوزر؛ راه‌حل تهویه مطبوع در فضاهای بزرگ با سقف بلند

در فضاهایی که ارتفاع سقف بسیار زیاد است، مانند سالن‌های ورودی فرودگاه‌ها، سالن‌های کنفرانس، تالارهای نمایشگاهی و فضاهای صنعتی، دیفیوزرهای معمولی قادر به رساندن هوا به سطح نشیمن نیستند. در این شرایط، جت دیفیوزر Jet Diffuser به عنوان یک راهکار مهندسی تخصصی وارد عمل می‌شود. این تجهیز با طراحی خاص خود، قادر است هوا را با سرعت و فشار بالاتر در یک مسیر مستقیم و طولانی پرتاب کند تا جریان هوا بتواند فاصله زیاد را طی کرده و در نهایت با کاهش سرعت، به آرامی در سطح مورد نظر منتشر شود.

ویژگی متمایز جت دیفیوزر، قابلیت تنظیم بسیار دقیق جهت پرتاب است. این ویژگی به طراحان اجازه می‌دهد تا “مسیر پرتاب” هوا را دقیقاً به سمت نقاطی که نیاز به تهویه دارند هدایت کنند. برخلاف سایر تجهیزات، جت دیفیوزر برای غلبه بر لایه هوای موجود و رسیدن به سطوح پایین در فضاهای حجیم طراحی شده است. این امر باعث می‌شود که در سالن‌های بزرگ، از ایجاد لایه‌های حرارتی و عدم گردش هوا در بخش‌های پایینی جلوگیری شده و یکپارچگی دمایی در کل فضا حفظ گردد.

استفاده از جت دیفیوزر مستلزم محاسبات دقیق سیالاتی و رعایت اصول طراحی سیستم توزیع هوا است. اگر پرتاب هوا بیش از حد زیاد یا جهت آن اشتباه باشد، ممکن است باعث ایجاد جریان‌های هوای آزاردهنده و پرسرصدا در سطح زمین شود. بنابراین، انتخاب صحیح این تجهیز بر اساس پارامترهای فنی و هماهنگی آن با کل سیستم توزیع هوا، از اهمیت بالایی برخوردار است. استفاده از جت دیفیوزرهای ساخته شده توسط تولید کننده دریچه و دیفیوزر معتبر، تضمین می‌کند که این پرتاب پرقدرت، با کمترین میزان نویز و بیشترین بازدهی انرژی انجام شود.

لوور و دریچه‌های تهویه؛ انتخاب صحیح برای جریان هوای مطلوب

لوور تهویه و انواع دریچه، اجزای حیاتی در مدیریت ورودی و خروجی هوا در محیط‌های مختلف هستند. لوورها معمولاً در نماهای ساختمان یا در مسیرهای ورود هوای تازه نصب می‌شوند و وظیفه آن‌ها کنترل ورود هوا، جلوگیری از ورود باران، گرد و غبار و اشیاء خارجی و همچنین مدیریت جهت جریان هواست. برخلاف دیفیوزرها که وظیفه پخش هوا در داخل اتاق را دارند، لوورها بیشتر در لبه‌های سیستم و در نقاط اتصال با محیط بیرون یا بین مناطق مختلف ساختمان قرار می‌گیرند.

انتخاب صحیح نوع لوور و دریچه بستگی مستقیم به کاربرد فضا دارد؛ برای مثال، در فضاهای صنعتی ممکن است نیاز به لوورهای با مقاومت بالا در برابر شرایط جوی باشد، در حالی که در ساختمان‌های اداری، اولویت با طراحی زیبا و کنترل نویز است. همچنین، استفاده از دریچه تنظیم هوا در کنار لوورها، امکان کنترل دقیق دبی و فشار در شبکه سیستم توزیع هوا را فراهم می‌کند. این تجهیزات نقش مهمی در حفظ تعادل فشار در سیستم‌های حجم متغیر هوا VAV ایفا می‌کنند تا جریان هوا با دقت مورد نظر در هر زون برقرار شود.

در نهایت، هماهنگی میان لوورها، گریل تهویه و سایر اجزای توزیع، تعیین‌کننده کیفیت نهایی هوارسانی و توزیع هوای مطبوع است. یک انتخاب اشتباه در ابعاد یا زاویه پره‌ها در لوور می‌تواند باعث ایجاد افت فشار شدید در کل سیستم یا ورود هوای ناخواسته به ساختمان شود. به همین دلیل، در فرآیند طراحی و اجرای سیستم توزیع هوا برای ساختمان های اداری و تجاری، باید دقت ویژه‌ای به مشخصات فنی این تجهیزات داشت تا اطمینان حاصل شود که جریان هوا هم از نظر حجم و هم از نظر جهت، مطابق با استانداردهای مهندسی است.

باکس VAV؛ کنترل هوشمند حجم هوا در سیستم توزیع

باکس VAV Variable Air Volume Box یا ترمینال یونیت حجم متغیر، قلب تپنده مدیریت هوشمند جریان در یک سیستم توزیع هوا مدرن است. این تجهیز الکترومکانیکی با دریافت فرمان از ترموستات‌های زون، وظیفه دارد دبی جریان ورودی به هر بخش از ساختمان را به صورت پیوسته و متناسب با بار حرارتی لحظه‌ای تغییر دهد. در واقع، با بهره‌گیری از باکس VAV، نیاز به تولید پیوسته هوای مطبوع با حداکثر ظرفیت از بین رفته و سیستم می‌تواند در زمان کاهش بار سرمایشی یا گرمایشی، جریان عبوری را تعدیل کند که این امر گامی اساسی در بهینه‌سازی مصرف انرژی است.

مکانیزم داخلی این تجهیزات از دمپرهای موتوری، سنسورهای اندازه‌گیری سرعت/فشار و کنترلرهای الکترونیکی دقیق تشکیل شده است. عملکرد هماهنگ این قطعات اجازه می‌دهد تا هوارسانی و توزیع هوای مطبوع بدون ایجاد نوسانات شدید فشار در شبکه کانال‌کشی انجام شود. در سیستم‌های توزیع هوای مدرن، استفاده از باکس‌های مجهز به بازگرمایش Reheat Coil یا فن کمکی، امکان کنترل هم‌زمان دما و دبی را با دقتی بسیار بالا در مقایسه با روش‌های سنتی فراهم می‌سازد و انعطاف‌پذیری فوق‌العاده‌ای به ساختار تهویه می‌بخشد.

نقش کلیدی باکس‌های حجم متغیر در پایدارسازی آسایش حرارتی ساکنان اداری و تجاری انکارناپذیر است. در یک سیستم پخش و گردش هوا مهندسی‌شده، این تجهیز از بروز پدیده‌هایی نظیر پرتاب باد سرد در ساعات کم‌جمعیت یا کمبود تهویه در ساعات پیک حضور افراد جلوگیری می‌کند. برای دستیابی به بالاترین راندمان، انتخاب ظرفیت و ابعاد باکس باید منطبق بر محاسبات دقیق دینامیک جریان و استانداردهای طراحی سیستم توزیع هوا انجام گیرد تا افت فشار ناخواسته و صدای جریان باد به کمترین حد ممکن برسد.

سیستم حجم متغیر هوا VAV در مقابل سیستم حجم ثابت CAV

انتخاب صحیح میان سیستم حجم متغیر هوا VAV و سیستم حجم ثابت CAV یکی از بنیادی‌ترین تصمیمات در فاز مهندسی تأسیسات مکانیکی است. در سیستم‌های CAV، حجم دبی هوای ارسالی به فضاها همواره ثابت بوده و صرفاً دمای هوا متناسب با بار حرارتی تغییر می‌کند، که این رویکرد ساختاری ساده اما مصرف انرژی بسیار بالایی به همراه دارد. در مقابل، سیستم VAV با تغییر هوشمند دبی هوا در دمای تأمین ثابت، به ساختمان‌ها اجازه می‌دهد تا کنترل تفکیک‌شده و چندمنطقه‌ای داشته باشند و هزینه‌های عملیاتی فن‌ها و چیلرها را به میزان چشمگیری کاهش دهند.

تحلیل عملکردی این دو الگو نشان می‌دهد که استفاده از روش حجم ثابت عمدتاً برای فضاهای تک‌منطقه‌ای با بار حرارتی پیوسته نظیر سالن‌های ورزشی یا انبارها مناسب است. اما در طراحی و اجرای سیستم توزیع هوا برای ساختمان های اداری و تجاری که هر اتاق الگوی بار متفاوتی در طول روز دارد، پیاده‌سازی سیستم VAV به همراه تجهیزاتی نظیر دیفیوزر سقفی و دیفیوزر خطی بسیار کارآمدتر خواهد بود. کنترل دقیق جریان در سیستم‌های حجم متغیر نه تنها جلوی هدررفت برق را می‌گیرد، بلکه مانع از فرسایش زودهنگام تجهیزات مرکزی تهویه می‌شود.

با ارزیابی انواع سیستم توزیع هوا، طراحان متوجه می‌شوند که هزینه اولیه بالاتر سیستم‌های VAV به دلیل نصب ترمینال‌ها و کنترلرها، در یک بازه زمانی کوتاه از طریق کاهش قبوض انرژی بازمی‌گردد. علاوه بر صرفه اقتصادی، پایداری شرایط محیطی و انطباق سیستم با الزامات استاندارد ASHRAE 55 و ASHRAE 62.1 در حالت حجم متغیر بسیار بهتر تامین می‌شود. شناخت تفاوت‌های ماهوی این دو سیستم به مهندسان کمک می‌کند تا رویکردی متناسب با کاربری واقعی سازه اتخاذ کرده و عملکرد حرارتی مطلوبی رقم بزنند.

گریل تهویه؛ جزئیات فنی و کاربرد در سیستم‌های توزیع هوا

گریل تهویه به عنوان یکی از اجزای ترمینال در مسیرهای برگشت، تخلیه Exhaust یا هوارسانی خطی، نقش تعیین‌کننده‌ای در تعادل هیدرولیکی شبکه کانال دارد. برخلاف دیفیوزرها که تمرکز اصلی‌شان بر القای جریان و پخش هوا با افت سرعت سریع است، گریل‌ها برای عبور دادن حجم مشخصی از هوا با کمترین مقاومت آیرودینامیکی و افت فشار استاتیک طراحی می‌شوند. استفاده از پره‌های ثابت یا متحرک در ساختار گریل، هدایت ملایم جریان و حذف بازتاب صداهای مزاحم کانال به فضای بسته را امکان‌پذیر می‌سازد.

در مهندسی توزیع هوا در تهویه مطبوع، موقعیت‌یابی گریل‌های برگشت از نظر فیزیکی مکمل خروجی‌های تأمین هوا است. اگر محل قرارگیری گریل برگشت به اشتباه در مجاورت مستقیم دیفیوزر تأمین انتخاب شود، پدیده اتصال کوتاه جریان رخ داده و هوای تازه پیش از اختلاط در زون تنفسی خارج می‌گردد. استفاده از یک گریل تهویه استاندارد با درصد سطح آزاد Free Area مناسب، تضمین می‌کند که سرعت مکش در دهانه ورودی پایین نگه داشته شده و از کشش گردوغبار یا ایجاد نویز نامطلوب در سالن‌ها جلوگیری شود.

در فرآیند انتخاب این تجهیزات، توجه به متریال و ظرافت ساخت بسیار حائز اهمیت است. محصولاتی که توسط یک تولید کننده دریچه و دیفیوزر معتبر عرضه می‌شوند، از آلومینیوم اکسترود با پوشش رنگ پودری الکترواستاتیک مقاوم بهره می‌برند تا دوام طولانی‌مدت در برابر رطوبت و خوردگی داشته باشند. تلفیق مهندسی‌شده گریل با دیگر المان‌ها از جمله لوور تهویه و دریچه‌های سقفی، شبکه‌ای پایدار، بی‌صدا و استاندارد را در ابعاد مختلف ساختمانی و پروژه‌های پیچیده معماری به وجود می‌آورد.

دریچه تنظیم هوا؛ ابزار کلیدی کنترل جریان و فشار

دریچه تنظیم هوا یکی از المان‌های زیرساختی و کنترلی حیاتی در تعادل‌بخشی Balancing دقیق شبکه‌های داکت‌کشی به شمار می‌رود. بدون استفاده از مکانیزم‌های تنظیم دبی نظیر دمپرهای پشت دریچه‌ای OBD یا اسپلیت دمپرها، امکان تقسیم عادلانه جریان میان انشعابات مختلف وجود نخواهد داشت. این تجهیز به تکنسین‌ها اجازه می‌دهد تا با ایجاد افت فشارهای موضعی حساب‌شده، دبی مورد نیاز را به دورترین انشعابات کانال نیز رسانده و از تمرکز فشار هوا در شاخه‌های نزدیک به فن جلوگیری کنند.

نقش این ابزارها در کارکرد بهینه سیستم توزیع هوا بسیار حیاتی است؛ چرا که تنظیم نادقیق جریان می‌تواند سبب تولید صدای سوت ناشی از گذر هوا از منافذ تنگ یا کاهش چشمگیر حجم تهویه در اتاق‌های دورتر شود. در کنار دریچه تنظیم هوا، استفاده از تجهیزاتی همچون باکس VAV به صورت پیوسته و هوشمند، شرایط بالانسینگ دینامیکی را در کل سیستم حفظ می‌نماید. عملکرد دقیق این دریچه‌ها مانع از ایجاد تلاطم در پشت سطوح پخش‌کننده و افت کارایی تجهیزاتی نظیر دیفیوزر سقفی می‌گردد.

هنگام اجرای تأسیسات، جنس پره‌ها، استحکام اهرم‌های تنظیم و مقاومت در برابر نشتی هوا در حالت بسته از فاکتورهای کلیدی هستند. طراحان باید در محاسبات خود، افت فشار اعمالی توسط این دریچه‌ها را در هد دینامیکی فن منظور کنند. بهره‌گیری از تجهیزات دقیق و باکیفیت به همراه امکان قفل‌شدن تنظیمات پس از فرآیند راه‌اندازی TAB، ثبات دائمی در هوارسانی و توزیع هوای مطبوع را در تمام فصول سال تضمین می‌کند.

توزیع هوای اتاق عمل و اتاق تمیز؛ استانداردهای تخصصی

توزیع هوای اتاق عمل و اتاق تمیز با سیستم توزیع هوای مدرن نیازمند تبعیت سخت‌گیرانه از استانداردهای بین‌المللی نظیر ISO 14644 و DIN 1946-4 است. در این محیط‌های فوق‌حساس، هدف از طراحی فراتر از تامین آسایش حرارتی است و اولویت مطلق به کنترل ذرات معلق، حذف آلاینده‌های بیولوژیکی و جلوگیری از نفوذ میکروارگانیسم‌ها اختصاص دارد. جریان هوا در بالای تخت جراحی یا خطوط تولید دارویی باید به صورت آرام و یک‌سویه Laminar Flow و بدون هرگونه گردابه یا بازگشت ذرات به سمت موضع استریل هدایت شود.

تجهیزات به کار رفته در این حوزه شامل پلنوم باکس‌های مجهز به فیلترهای هپا HEPA یا اولپا ULPA و سقف‌های جریان آرام هستند که هوا را با سرعت خطی دقیق حدود ۰.۲۴ تا ۰.۴۵ متر بر ثانیه تخلیه می‌کنند. ایجاد اختلاف فشار مثبت نسبت به فضاهای مجاور مانع از ورود هوای آلوده راهروها شده و چیدمان استراتژیک گریل‌های اگزاست در نزدیکی سطح کف، ذرات سنگین و گازهای بیهوشی را به سرعت خارج می‌سازد. در چنین ساختاری، ترکیب مهندسی سیستم‌های توزیع هوای مدرن با ابزارهای پایش فشار تفاضلی، ایمنی پرسنل و بیماران را به حداکثر می‌رساند.

انتخاب متریال در ساخت قطعات مربوط به فضاهای تمیز کاملاً بدون درز، از جنس استنلس استیل ضدزنگ یا آلومینیوم با قابلیت شست‌وشو و ضدعفونی مکرر است. هرگونه نشتی در اطراف درزبندها یا هوابند نبودن دریچه‌ها می‌تواند کل استاندارد اتاق تمیز را باطل کند. از این رو، همکاری با یک تولید کننده دریچه و دیفیوزر دارای گواهینامه‌های استاندارد معتبر، اصلی‌ترین پیش‌شرط برای طراحی و تجهیز موفق مراکز درمانی، بیمارستان‌ها و صنایع داروسازی پیشرفته است.

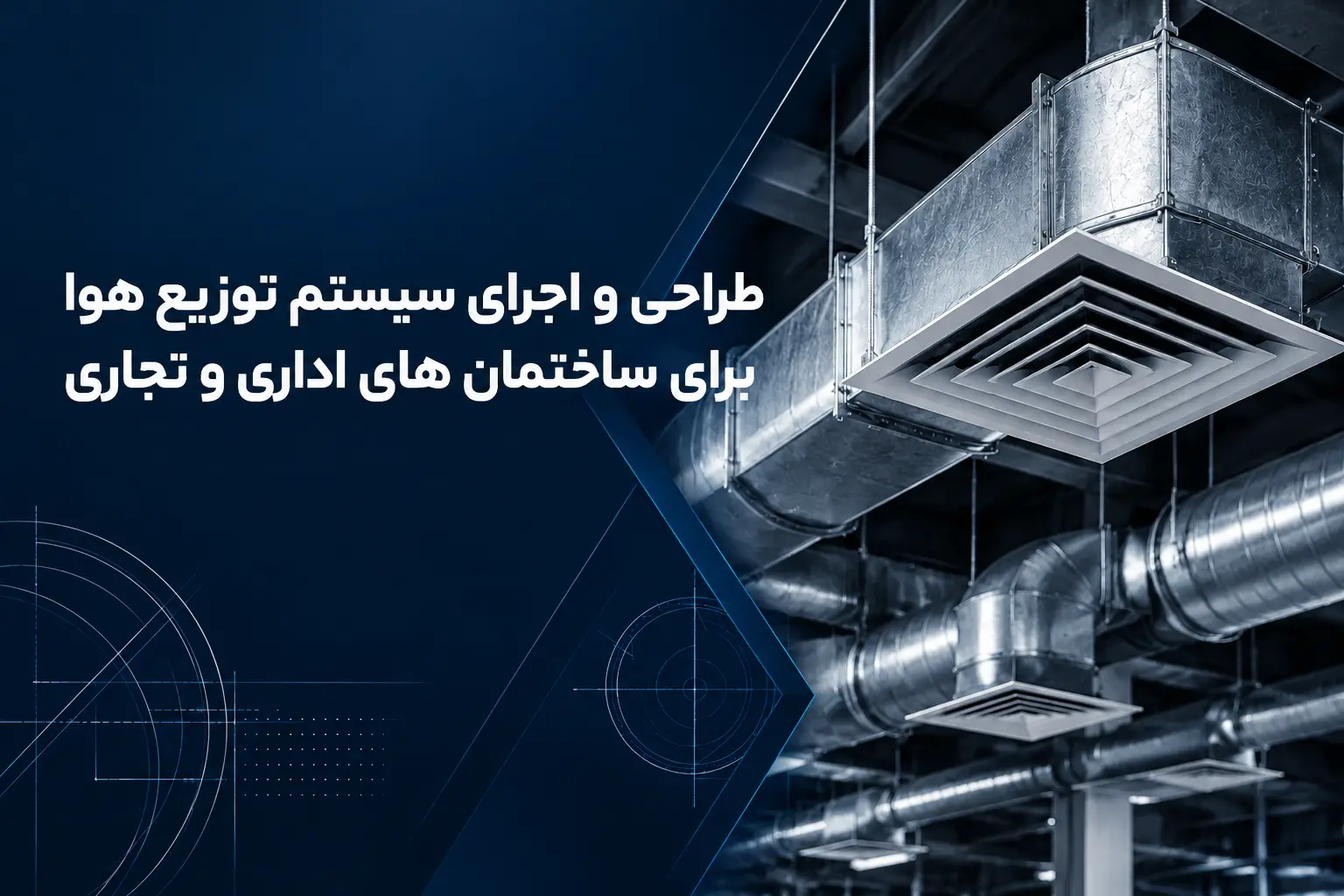

طراحی و اجرای سیستم توزیع هوا برای ساختمان های اداری و تجاری

فرآیند طراحی و اجرای سیستم توزیع هوا برای ساختمان های اداری و تجاری به دلیل گستردگی فضاها، تنوع الگوهای کاربری و حساسیت نسبت به نویز صوتی، از پیچیده‌ترین بخش‌های پروژه‌های ساختمانی است. در برج‌های اداری و مراکز تجاری، زون‌بندی صحیح بر اساس جهت تابش آفتاب و تراکم حضور افراد نقشی محوری دارد. طراحی باید به گونه‌ای انعطاف‌پذیر باشد که در صورت تغییر تیغه‌بندی دفاتر یا پارتیشن‌های اداری در آینده، شبکه سیستم پخش و گردش هوا بدون نیاز به تخریب کلی کانال‌ها، قابل بازآرایی باشد.

در این پروژه‌ها استفاده تلفیقی از دیفیوزر سقفی برای فضاهای عمومی، دیفیوزر خطی برای راهروها و لبه‌های پنجره با هدف پرده‌سازی حرارتی، و جت دیفیوزر برای آتریوم‌ها و لابی‌های مرتفع بالاترین راندمان را به همراه دارد. هماهنگی تجهیزات با سقف کاذب و تأسیسات روشنایی نیازمند مدل‌سازی اطلاعات ساختمان BIM و محاسبات دقیق CFD است تا تداخلات ساختمانی کاهش یابد. ادغام صحیح این المان‌ها جریان هوای مطبوعی ایجاد می‌کند که مانع از افت بهره‌وری کارکنان و کاهش سطح هوشیاری می‌شود.

از نگاه اقتصادی و توسعه پایدار، اجرای سیستم‌های مجهز به باکس VAV و سنسورهای CO2 در چنین ساختمان‌هایی بازگشت سریع سرمایه را به دنبال دارد. مدیریت هوشمند هوای تازه متناسب با تغییرات بار و کاهش صدای کاری سیستم تهویه تا مقادیر کمتر از NC-35، ارزش کیفی و تجاری سازه را بالا می‌برد. اجرای اصولی با نظارت مهندسی بر درزبندی داکت‌ها و تراز خطی دیفیوزرها، ضامن عملکرد باکیفیت و بدون نقص تأسیسات در طول دهه‌های متمادی است.

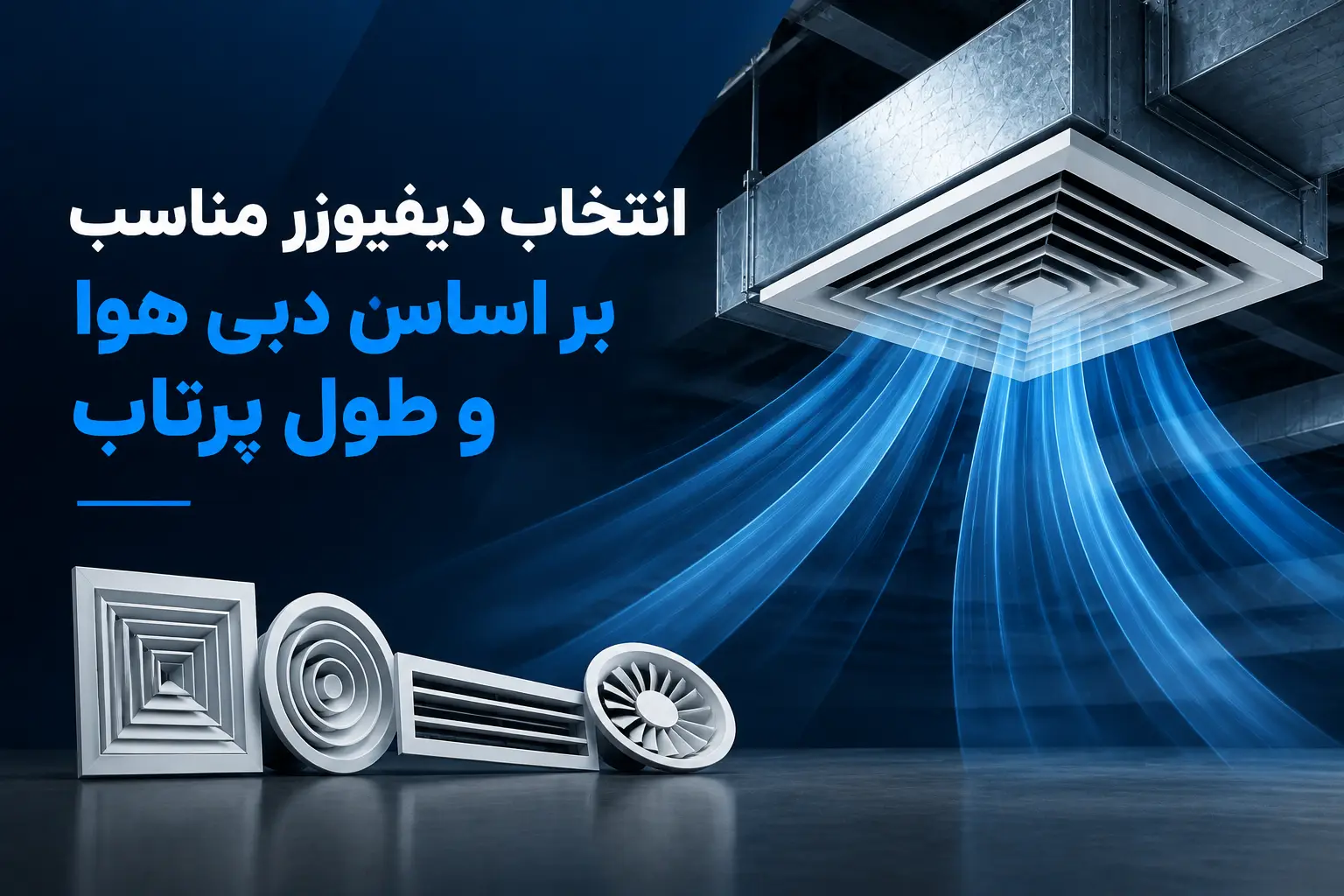

راهنمای انتخاب دیفیوزر مناسب بر اساس دبی هوا و طول پرتاب

انتخاب دیفیوزر مناسب بر اساس دبی هوا و طول پرتاب مرحله‌ای کلیدی است که در آن فرمول‌های مهندسی سیالات به انتخاب قطعه اجرایی تبدیل می‌شوند. اولین گام، تعیین دبی جریان هوا CFM یا m³/h برای هر زون است. با داشتن دبی عبوری و مراجعه به جداول عملکردی Performance Tables، قطر گردنه، سرعت خروجی و افت فشار دیفیوزر محاسبه می‌شود. اگر سرعت خروجی بالاتر از مقادیر مجاز باشد، صدای ناخوشایند سوت و لرزش تولید شده و اگر کمتر از حد باشد، هوا به سطح زیستی نرسیده و معلق می‌ماند.

پارامتر حیاتی دوم، «طول پرتاب» Throw در سرعت‌های حدی مشخص مانند ۰.۵ و ۰.۲۵ متر بر ثانیه است که نشان می‌دهد جریان هوا چه مسافتی را در امتداد سقف یا به سمت کف طی می‌کند. برای جلوگیری از تداخل مخرب پرتاب‌ها یا پدیده برخورد جریان دو دیفیوزر روبروی هم Dumping، فاصله میان آنها باید ۱ تا ۱.۵ برابر طول پرتاب در نظر گرفته شود. همچنین نرخ القا Induction Ratio و زاویه پخش دیفیوزر تعیین‌کننده سرعت اختلاط هوای تازه با هوای محیط اتاق برای یکنواخت‌سازی دما هستند.

عدم توجه به شاخص‌هایی همچون اثر کواندا Coanda Effect می‌تواند باعث افت زودهنگام جریان سرد به روی سر ساکنین و احساس نامطلوب بادزدگی شود. در فضاهای با چیدمان خاص، انتخاب میان دیفیوزر سقفی، اسلات‌های خطی و یا حتی دریچه‌های دیواری وابسته به ارتفاع سقف و طول موثر اتاق است. تحلیل جامع این پارامترها و همخوانی آن با نقشه‌های تأسیساتی، خطاهای محاسباتی را به صفر رسانده و بالاترین درجه از بازدهی و آسایش حرارتی را در هر فضا رقم می‌زند.

خرید و ساخت انواع سیستم توزیع هوا، دریچه و دیفیوزر؛ راهنمای تخصصی ونت

گروه مهندسی و صنعتی ونت به عنوان تولید کننده دریچه و دیفیوزر و انواع پیشرفته ملزومات تهویه مطبوع، با تکیه بر دانش روز و تجهیزات مکانیزه تولید، کامل‌ترین سبد محصولات را به بازار عرضه می‌دارد. خطوط تولید ونت شامل انواع دیفیوزر سقفی، دیفیوزر خطی، جت دیفیوزر، باکس VAV، گریل تهویه، دریچه تنظیم هوا و انواع لوور تهویه آلومینیومی و گالوانیزه است. تمامی قطعات بر پایه بالاترین استانداردهای مکانیکی و هیدرولیکی روز تولید شده و دارای تاییدیه‌های کنترل کیفیت ابعادی و صوتی هستند.

مزیت رقابتی ونت، توانایی ساخت سفارشی قطعات مطابق با نیازهای اختصاصی پروژه‌های معماری و ساختمانی است. تیم مهندسی مجموعه علاوه بر تولید قطعات استاندارد، خدماتی نظیر تحلیل جریان، بازطراحی جهت هماهنگی با سقف‌های دکوراتیو و خرید و ساخت انواع دیفیوزر با ابعاد خاص و رنگ‌آمیزی پودری الکترواستاتیک در کدهای متنوع RAL را ارائه می‌دهد. این پشتیبانی از فاز مشاوره و سایزینگ قطعات آغاز شده و تا تحویل نهایی و تست‌های راه‌اندازی در محل پروژه امتداد دارد.

برای کارفرمایان، مشاوران و پیمانکاران تأسیساتی که به دنبال پایداری، کیفیت ماندگار و بهره‌وری مصرف انرژی در سیستم توزیع هوا پروژه‌های خود هستند، کارشناسان ونت آماده ارائه مشاوره‌های فنی تخصصی و صدور پیش‌فاکتور می‌باشند. تضمین اصالت متریال، قیمت رقابتی، تحویل به موقع در حجم‌های صنعتی و انطباق کامل با استانداردهای نظام مهندسی، ونت را به شریکی مطمئن و پیشگام در صنعت تهویه مطبوع و تهویه تخصصی کشور تبدیل نموده است.

چرا انتخاب سیستم توزیع هوای مدرن، سرمایه‌گذاری برای آینده ساختمان است؟

در این مطلب با مفهوم سیستم توزیع هوا و نقش حیاتی آن در توزیع هوا در تهویه مطبوع آشنا شدیم و دیدیم که کیفیت سیستم پخش و گردش هوا چگونه بر آسایش حرارتی، سلامت افراد، کیفیت هوای تنفسی و مصرف انرژی ساختمان اثر می‌گذارد. عملکرد مناسب تجهیزات تهویه تنها به ظرفیت هواساز، چیلر یا فن وابسته نیست؛ بلکه نحوه انتقال، کنترل و پخش هوا در فضای داخلی نیز اهمیت زیادی دارد. به همین دلیل، طراحی سیستم توزیع هوا باید بر اساس نوع کاربری، ابعاد فضا، ارتفاع سقف، میزان بار حرارتی، تعداد افراد، نیاز به هوای تازه، سطح صدای مجاز و الزامات بهداشتی انجام شود تا جریان هوا بدون ایجاد کوران، نقاط مرده، اختلاف دمای شدید یا صدای مزاحم در محیط منتشر شود.

امروزه انواع سیستم توزیع هوا با استفاده از تجهیزات تخصصی مانند دیفیوزر سقفی، دیفیوزر خطی، جت دیفیوزر، گریل تهویه، لوور تهویه، دریچه تنظیم هوا و باکس VAV امکان کنترل دقیق‌تر و بهره‌وری بالاتر را فراهم می‌کنند. انتخاب هر یک از این تجهیزات باید متناسب با شرایط پروژه صورت گیرد؛ برای مثال، دیفیوزر سقفی برای توزیع یکنواخت هوا در فضاهای معمول، دیفیوزر خطی برای سالن‌ها و معماری‌های مینیمال، جت دیفیوزر برای فضاهای بزرگ با سقف بلند و گریل و لوور برای ورود، برگشت یا تخلیه هوا کاربرد دارند. همچنین استفاده از سیستم حجم متغیر هوا VAV در مقایسه با سیستم حجم ثابت CAV، امکان تنظیم دبی متناسب با نیاز هر زون و کاهش مصرف انرژی را فراهم می‌کند. در پروژه‌های حساس نیز توزیع هوای اتاق عمل و اتاق تمیز با سیستم توزیع هوای مدرن باید با رعایت الزامات تخصصی کنترل ذرات، فشار، فیلتراسیون و جهت جریان طراحی و اجرا شود.

در نهایت، دستیابی به یک شبکه کارآمد، کم‌صدا و پایدار، به همکاری با یک تولید کننده دریچه و دیفیوزر معتبر و باتجربه نیاز دارد. مجموعه ونت با ارائه خدمات مشاوره، طراحی، تولید و اجرای تجهیزات، امکان خرید و ساخت انواع دیفیوزر و قطعات سفارشی را متناسب با نیاز هر پروژه فراهم می‌کند. در فرآیند انتخاب، عواملی مانند دبی هوا و طول پرتاب، سرعت خروجی، افت فشار، سطح صدای مجاز، جنس بدنه، ابعاد سقف و نحوه نصب باید به‌صورت هم‌زمان بررسی شوند. اگر به دنبال طراحی و اجرای سیستم توزیع هوا برای ساختمان های اداری و تجاری، مراکز درمانی، سالن‌های صنعتی، اتاق‌های تمیز یا پروژه‌های معماری خاص هستید، کارشناسان ونت آماده‌اند با تکیه بر دانش فنی و تجهیزات استاندارد، راهکاری دقیق، اقتصادی و متناسب با نیازهای پروژه شما ارائه دهند.
