ساعت هفت صبح است و ساختمان هنوز آرام به نظر می‌رسد. اما پشت یکی از درهای خدماتی، هواساز روشن شده؛ فن می‌چرخد، هوا از کانال‌ها عبور می‌کند و دستگاه برای آماده‌کردن هوای بخش‌های مختلف ساختمان به کار افتاده است. کمی بعد، کارکنان وارد اتاق‌ها می‌شوند و مراجعان در سالن انتظار می‌نشینند. اگر اتاق هواساز درست طراحی نشده باشد، صدای فن از پشت دیوار به فضاهای مجاور می‌رسد، لرزش دستگاه به سازه منتقل می‌شود یا بعضی بخش‌های ساختمان هوای کافی دریافت نمی‌کنند. مسئله‌ای که در اتاق تجهیزات آغاز شده، خیلی زود در آسایش روزمره افراد خودش را نشان می‌دهد.
برای همین، تهویه اتاقهای هواساز فقط به انتخاب یک دستگاه مناسب محدود نمی‌شود. ابعاد و چیدمان اتاق، مسیر کانال، دمپرها، عایق‌کاری صوتی، کنترل لرزش و دسترسی برای سرویس، همگی در عملکرد نهایی سیستم نقش دارند. اگر این بخش‌ها از ابتدا هماهنگ طراحی شوند، هواساز می‌تواند هوای موردنیاز ساختمان را با صدای کمتر و نگهداری آسان‌تر تأمین کند. در این مقاله، با کاربرد اتاق هواساز و عوامل مؤثر بر عملکرد آن آشنا می‌شویم و درباره طراحی، تجهیزات، کنترل صدا و هزینه‌های اجرا صحبت می‌کنیم.
تهویه اتاقهای هواساز چیست و چه کاربردی دارد؟
هواساز یا AHU (Air Handling Unit) دستگاهی است که هوا را دریافت می‌کند، شرایط آن را تنظیم می‌کند و به کمک شبکه کانال به فضاهای ساختمان می‌فرستد. بسته به طراحی، این دستگاه می‌تواند هوا را فیلتر کند، گرم یا سرد کند، رطوبت آن را تغییر دهد و بخشی از هوای برگشتی را با هوای تازه ترکیب کند. اتاقی که هواساز و تجهیزات وابسته در آن نصب می‌شوند، همان اتاقک هواساز (AHU Room) است. این فضا فقط محل قرارگیری دستگاه نیست؛ بخشی از سامانه تهویه محسوب می‌شود و باید برای ورود هوا، تخلیه گرما، کنترل صدا و دسترسی به تجهیزات طراحی شود. اگر دستگاه در فضای بسته‌ای نصب شود که هوای کافی دریافت نکند، عملکرد فن و کویل‌ها ممکن است مختل شود و سرویس‌کار هم برای تعمیرات با محدودیت روبه‌رو خواهد شد.
تهویه اتاقهای هواساز با هوادهی به اتاقهای دیگر تفاوت دارد. در اینجا هدف اصلی، فراهم‌کردن شرایط مناسب برای کارکرد دستگاه و اجزای آن است؛ برای مثال، باید هوای لازم برای تجهیزات احتراقی یا دفع گرمای موتور و تابلو برق تأمین شود، مسیرهای مکش و دهش مسدود نباشند و دما و رطوبت محیط در محدوده مناسب بماند. همچنین باید راهی برای خروج گرمای ناخواسته و دسترسی ایمن به فیلترها، فن، کویل‌ها و دمپرها در نظر گرفته شود. جزئیات دقیق به نوع هواساز، ظرفیت، محل نصب و شرایط ساختمان بستگی دارد. طراحی درست فضای نصب دستگاه هواساز کمک می‌کند دستگاه با فشار و صدای کمتر کار کند و هوای مطبوع با کیفیت یکنواخت‌تری به فضاهای مختلف برسد.
تهویه اتاقهای هواساز؛ ۵ عامل مؤثر بر عملکرد و آسایش ساختمان
عملکرد خوب هواساز فقط به ظرفیت اسمی دستگاه وابسته نیست. پنج عامل در نتیجه نهایی نقش پررنگی دارند: هوای ورودی کافی، مسیر مناسب برای تخلیه یا گردش هوا، انتخاب درست ظرفیت فن، کنترل ارتعاش و دسترسی برای نگهداری. اگر هوای کافی به دستگاه نرسد یا دهانه مکش نزدیک مانع قرار گیرد، فن ممکن است برای جبران شرایط، با فشار بیشتری کار کند. این وضعیت می‌تواند مصرف انرژی و صدای سیستم را بالا ببرد. مسیرهای نامناسب کانال نیز افت فشار ایجاد می‌کنند و باعث می‌شوند هوای موردنیاز به بعضی فضاها نرسد یا توزیع آن نامتوازن شود. به همین دلیل، تهویه اتاقهای هواساز باید هم‌زمان با طراحی شبکه کانال و چیدمان دستگاه بررسی شود، نه پس از نصب تجهیزات.
عامل‌های دیگر به کیفیت اجرا و بهره‌برداری مربوط‌اند. پایه‌های بدون لرزه‌گیر، اتصال صلب کانال به هواساز، دمپرهای نامتناسب یا فیلترهای کثیف می‌توانند صدای دستگاه را بیشتر کنند و کارایی آن را کاهش دهند. از سوی دیگر، اگر فضای کافی برای بیرون‌کشیدن فیلتر، بازکردن درِ دستگاه یا تعمیر موتور در نظر گرفته نشده باشد، سرویس دوره‌ای دشوار و گاهی پرهزینه می‌شود. در پروژه‌هایی که بار ساختمان در طول شبانه‌روز تغییر می‌کند، سامانه‌هایی مانند VAV سیستم می‌توانند دبی هوا را متناسب با نیاز زون‌ها تنظیم کنند؛ البته به شرط آن‌که کنترل‌ها و شبکه کانال برای این روش طراحی شده باشند. ترکیب این پنج عامل با انتخاب مناسب تجهیزات کمک می‌کند سیستم تهویه هم برای کاربران آسایش ایجاد کند و هم برای مدیر ساختمان قابل‌کنترل و نگهداری باشد.
منابع صدا و لرزش در اتاقک هواساز (AHU Room) کدام‌اند؟
صدای اتاق هواساز معمولاً از یک منبع واحد نمی‌آید. فن می‌تواند صدای جریان هوا و صدای مکانیکی تولید کند؛ موتور و یاتاقان‌ها نیز در صورت نامیزانی، فرسودگی یا نصب نادرست صدا و لرزش به وجود می‌آورند. در برخی سامانه‌ها، کمپرسور یا پمپ‌های مجاور هم در انتقال صدا نقش دارند. صدای هوا هنگامی بیشتر می‌شود که سرعت جریان از حد مناسب بالاتر باشد، مسیر ناگهان تغییر کند یا هوا از دریچه و دمپر با آشفتگی عبور کند. به همین دلیل، بررسی صداگیری اتاق هواساز باید از تشخیص منبع آغاز شود. پوشاندن دیوارها با عایق صوتی، اگر منشأ اصلی صدا یک فن نامیزان یا کانال نامناسب باشد، به‌تنهایی مشکل را حل نمی‌کند.
مسیر انتقال صدا هم اهمیت دارد. ارتعاش دستگاه ممکن است از شاسی به کف و سازه منتقل شود و در طبقات دیگر به شکل صدای بم شنیده شود. کانال می‌تواند صدا را از موتورخانه به اتاقهای دورتر هدایت کند، به‌ویژه اگر اتصال انعطاف‌پذیر یا صداگیر مناسب پیش‌بینی نشده باشد. درها، دریچه‌های دسترسی و بازشوهای بدون درزبندی نیز راه عبور صدا هستند. گاهی آنچه ساکنان به‌عنوان صدای هواساز می‌شنوند، در واقع ترکیبی از صدای فن، لرزش سازه و صدای عبور هوا از کانال است. تشخیص این مسیرها پیش از انتخاب راهکار ضروری است؛ چون روش کنترل صدای منتقل‌شده از سازه با روش کاهش صدای داخل کانال فرق دارد. شناخت دقیق منبع، نخستین قدم برای یک طراحی و اجرای آکوستیک و تهویه اتاق هواساز مؤثر است.
طراحی اتاق هواساز و محاسبه ابعاد فضای نصب دستگاه
برای محاسبه ابعاد اتاق هواساز نباید فقط اندازه بدنه دستگاه را در نظر گرفت. فضای لازم برای بازشدن درها، بیرون‌کشیدن فیلترها، سرویس فن و موتور، دسترسی به شیرها و تعویض قطعات نیز باید محاسبه شود. مسیر ورود و خروج دستگاه به اتاق، ظرفیت حمل بار کف و امکان جابه‌جایی تجهیزات در آینده هم در جانمایی اهمیت دارند. اگر فاصله‌های سرویس در نقشه دیده نشوند، ممکن است دستگاه نصب شود اما تعمیر آن به بازکردن بخشی از دیوار یا کانال نیاز پیدا کند. بنابراین فضای نصب باید بر اساس نقشه سازنده، ابعاد واقعی دستگاه و برنامه نگهداری انتخاب شود. طراح همچنین باید محل عبور کانال‌ها و لوله‌ها را هماهنگ کند تا این مسیرها دسترسی به اجزای اصلی را مسدود نکنند.
در طراحی اتاق هواساز، جانمایی دهانه هوای تازه و هوای برگشتی باید طوری انجام شود که آلودگی منابع بیرونی به داخل کشیده نشود و جریان هوا کوتاه‌مدار نشود؛ یعنی هوای ورودی بلافاصله به خروجی نرسد و فرصت عبور از مسیر طراحی‌شده را داشته باشد. محل نصب دستگاه از نظر صدا، انتقال ارتعاش، رطوبت، تخلیه آب کندانس و دسترسی ایمن نیز بررسی می‌شود. در ساختمان‌های موجود، محدودیت ارتفاع، سازه و مسیر کانال ممکن است انتخاب‌ها را محدود کند؛ در این شرایط، بازدید دقیق و هماهنگی میان معماری، سازه و مکانیک اهمیت بیشتری دارد. ابعاد مناسب زمانی به دست می‌آید که ظرفیت دستگاه، فضای سرویس، کانال‌کشی و نیازهای آکوستیکی در کنار هم دیده شوند، نه این‌که اتاق صرفاً متناسب با ظاهر دستگاه انتخاب شود.
استاندارد تهویه اتاق هواساز و نقش استانداردهای اشری در طراحی
استاندارد تهویه اتاق هواساز یک عدد ثابت و یکسان برای همه پروژه‌ها نیست. الزامات به نوع ساختمان، کاربری فضا، ظرفیت دستگاه، نوع سوخت یا تجهیزات موجود، شرایط اقلیمی و مقررات محلی وابسته‌اند. در پروژه‌های مختلف ممکن است استانداردهای مربوط به کیفیت هوای داخل، تهویه، مصرف انرژی، ایمنی حریق و صدای محیط به شکل هم‌زمان مطرح شوند. استانداردهای اشری در طراحی اتاق هواساز می‌توانند برای بررسی تهویه، کیفیت هوای داخل و بهره‌وری انرژی مرجع فنی باشند، اما نسخه و بند قابل‌استفاده باید بر اساس نوع پروژه و الزامات قرارداد مشخص شود. ارجاع کلی به نام یک استاندارد، بدون بررسی دامنه کاربرد آن، برای تصمیم‌گیری مهندسی کافی نیست.
در عمل، رعایت استاندارد یعنی نیازهای پروژه به معیارهای قابل‌اندازه‌گیری تبدیل شوند: دبی هوای لازم، شرایط فیلتر، محدوده دما و رطوبت، معیارهای کنترل صدا، ایمنی حریق و دسترسی سرویس. همچنین باید هماهنگی بین نقشه‌های مکانیک و معماری بررسی شود؛ برای مثال، محل دریچه هوای تازه نباید در معرض دود، خروجی آلوده یا منبع گرما قرار گیرد. دمپر ضدحریق نیز باید متناسب با طراحی حریق ساختمان و محل عبور کانال انتخاب و نصب شود. استانداردهای مرجع به طراح کمک می‌کنند تصمیم‌ها را مستند کند، اما اجرای نهایی باید با ضوابط معتبر پروژه و نظر متخصصان هماهنگ باشد. این رویکرد از انتخاب تجهیزات نامتناسب جلوگیری می‌کند و امکان ارزیابی عملکرد تهویه اتاقهای هواساز را پس از راه‌اندازی فراهم می‌آورد.

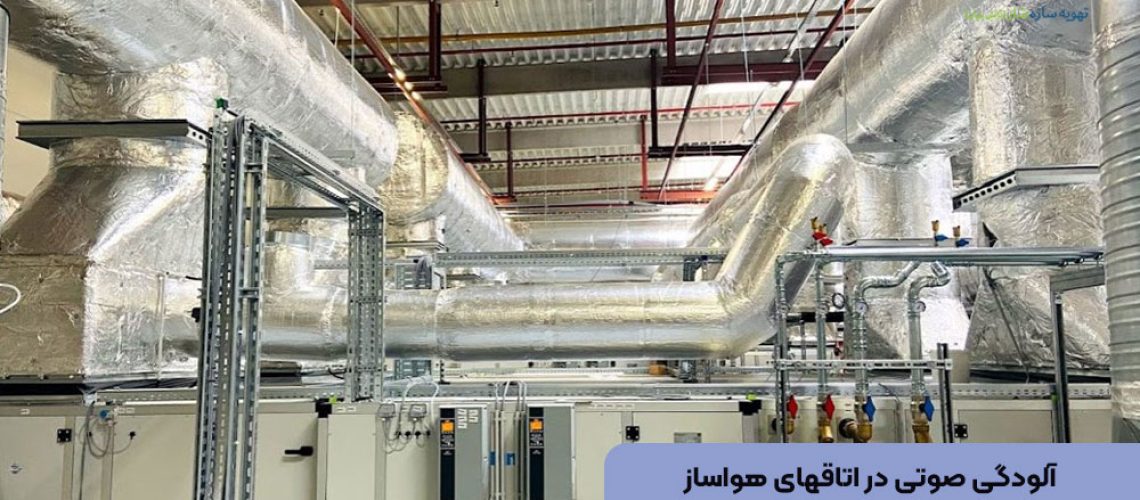

عایق‌کاری صوتی و صداگیری اتاق هواساز؛ از دیوار تا کانال
عایق‌کاری صوتی اتاق هواساز مجموعه‌ای از راهکارها برای محدودکردن عبور صدا به فضاهای مجاور است. این کار می‌تواند شامل انتخاب ساختار مناسب برای دیوار و سقف، درزبندی درها و بازشوها، استفاده از پوشش‌های جاذب در بخش‌های مناسب و کنترل انتقال ارتعاش از کف باشد. انتخاب نوع و ضخامت مصالح به طیف صدا، میزان کاهش موردنیاز، شرایط رطوبتی و الزامات ایمنی بستگی دارد. برای نمونه، پوششی که در جذب صداهای زیر مؤثر است ممکن است برای صدای بم فن یا ارتعاش سازه‌ای کافی نباشد. به همین دلیل، پیش از اجرا باید مشخص شود صدا از هوا منتقل می‌شود یا از طریق سازه و اتصالات.
کانال‌ها نیز بخشی از مسیر آکوستیکی‌اند. استفاده از عایق مناسب، طراحی درست زانویی‌ها و انشعاب‌ها و نصب صداگیر در محل مناسب می‌تواند انتقال صدای فن به فضاهای استفاده‌شده را محدود کند. با این حال، صداگیر باید بر اساس دبی هوا و افت فشار قابل‌قبول انتخاب شود؛ انتخاب نامناسب ممکن است صدای سیستم را کم کند اما جریان هوا را نیز محدود سازد. در صداگیری اتاق هواساز، درزبندی شکاف‌ها و کنترل مسیرهای عبور صدا به اندازه انتخاب مواد اهمیت دارد. نتیجه زمانی رضایت‌بخش است که عایق‌کاری، پایه‌های ضدارتعاش، اتصالات انعطاف‌پذیر و طراحی کانال به شکل یک مجموعه هماهنگ اجرا شوند و امکان دسترسی برای تعمیر و تعویض تجهیزات حفظ شود.

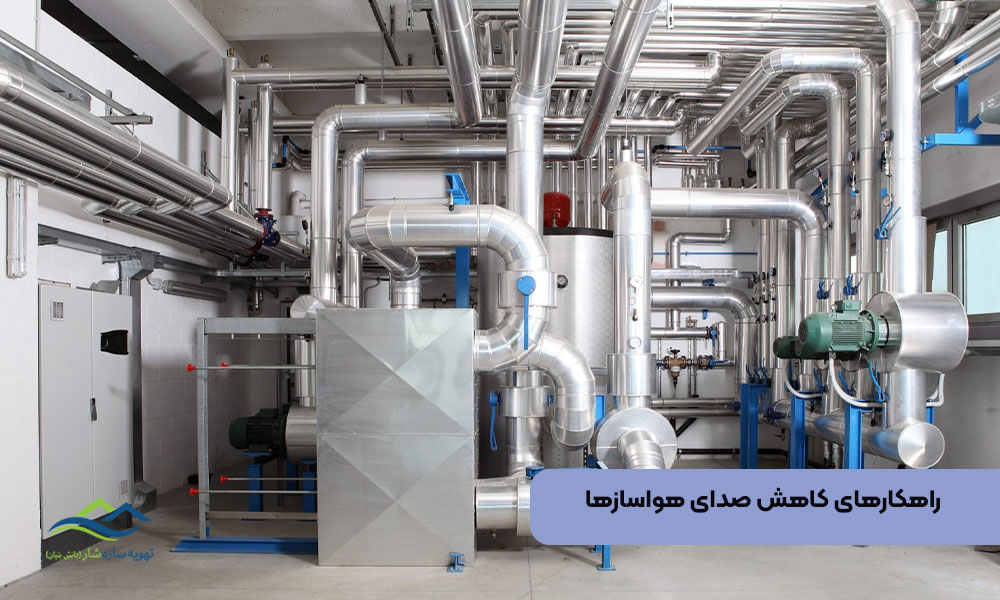

راهکارهای کاهش لرزش و صدای اتاق هواساز
برای اجرای راهکارهای کاهش لرزش و صدای اتاق هواساز، ابتدا باید مشخص شود صدا در کجا تولید می‌شود و از چه مسیری به محیط می‌رسد. اگر لرزش از شاسی دستگاه منتقل می‌شود، بررسی تراز بودن، استحکام پایه‌ها و انتخاب لرزه‌گیر مناسب ضرورت دارد. اگر صدای غالب از جریان هواست، باید سرعت، افت فشار، تغییرات ناگهانی مسیر و وضعیت دریچه‌ها بررسی شود. در تجهیزات دوار، کنترل بالانس فن، سلامت یاتاقان، کشش تسمه و نصب صحیح موتور می‌تواند از لرزش‌های غیرعادی جلوگیری کند. سرویس دوره‌ای در اینجا فقط اقدامی برای افزایش عمر دستگاه نیست؛ گاهی با رفع یک اتصال شل یا قطعه فرسوده، صدایی که مدتی ساکنان را آزار داده است از بین می‌رود.
راهکارها باید متناسب با هر پروژه انتخاب شوند. لرزه‌گیر بیش از حد نرم یا نامناسب ممکن است پایداری دستگاه را کاهش دهد؛ اتصال انعطاف‌پذیر هم اگر درست نصب نشود، اثر مورد انتظار را ندارد. برای کاهش صدای منتقل‌شده از کانال می‌توان محل و مشخصات صداگیر، نوع اتصال کانال و مسیر عبور هوا را بازبینی کرد. دیوار و در عایق نیز زمانی مؤثرند که درزهای اطراف آن‌ها بسته باشد و مسیرهای فرعی عبور صدا کنترل شوند. گاهی کاهش دور فن یا تغییر تنظیمات کنترلی به پایین‌آوردن صدا کمک می‌کند، اما این کار باید با کنترل دبی موردنیاز انجام شود تا کیفیت تهویه قربانی آرامش صوتی نشود. اندازه‌گیری پیش و پس از اجرا، راهی عملی برای سنجش نتیجه است.
تجهیزات و دمپر اتاق هواساز؛ از دمپر هوای تازه تا دمپر ضدحریق
تجهیزات و دمپر اتاق هواساز با توجه به کارکرد سامانه انتخاب می‌شوند. دمپر هوای تازه، مقدار هوای بیرونی ورودی را کنترل می‌کند و ممکن است به‌صورت دستی یا موتوری عمل کند. دمپر برگشت، مسیر هوای برگشتی را تنظیم می‌کند و در برخی سامانه‌ها دمپرهای اختلاط برای ترکیب هوای تازه و برگشتی به کار می‌روند. نوع تیغه، جنس بدنه، ابعاد، نشتی مجاز، فشار کاری و شرایط نصب باید متناسب با پروژه باشد. دمپر کوچک‌تر یا بزرگ‌تر از نیاز می‌تواند کنترل جریان را دشوار کند، صدای عبور هوا را افزایش دهد یا فشار سیستم را تغییر دهد. در کنار دمپرها، فیلترها، کویل‌ها، فن، لرزه‌گیرها، دریچه‌های بازدید و ابزارهای اندازه‌گیری از اجزایی هستند که طراحی و نگهداری آن‌ها بر عملکرد نهایی اثر می‌گذارد.
دمپر هوای تازه اتاق هواساز با دمپرهای ایمنی حریق کارکرد یکسانی ندارد. دمپر ضدحریق اتاق هواساز برای کنترل گسترش آتش و دود در نقاط تعیین‌شده شبکه کانال طراحی می‌شود و انتخاب، محل نصب و نحوه دسترسی به آن باید با نقشه‌های ایمنی و ضوابط پروژه هماهنگ باشد. افزودن دمپر ضدحریق بدون توجه به افت فشار، دسترسی بازرسی و هماهنگی با سیستم اعلام حریق می‌تواند در زمان بهره‌برداری مشکل ایجاد کند. همچنین، تجهیزات باید به نحوی نصب شوند که برای تنظیم و سرویس قابل‌دسترسی باشند. انتخاب درست تجهیزات اتاق هواساز یعنی بررسی هر قطعه در ارتباط با کل سیستم: دبی هوا، افت فشار، صدای تولیدی، نحوه کنترل و امکان نگهداری همگی باید در تصمیم‌گیری دیده شوند.
نصب دمپر موتوری و صداگیر در اتاق هواساز
نصب دمپر موتوری و صداگیر در اتاق هواساز باید براساس نقشه، جهت جریان هوا و فضای لازم برای حرکت محرک انجام شود. موتور دمپر باید در موقعیتی نصب شود که برای بازدید و تعمیر قابل‌دسترس باشد و تیغه‌ها بدون گیرکردن حرکت کنند. پیش از راه‌اندازی، وضعیت باز و بسته‌شدن، پاسخ محرک به فرمان کنترلی و هماهنگی آن با سایر اجزای سیستم بررسی می‌شود. اگر دمپر در محلی نصب شود که فشار هوا یا آشفتگی جریان زیاد باشد، ممکن است لرزش یا صدای اضافی ایجاد کند. بنابراین موقعیت نصب و نحوه اتصال آن به کانال اهمیت دارد. همچنین باید از تداخل دمپر با فیلترها، درهای بازدید و سایر تجهیزات جلوگیری شود.
صداگیر نیز باید با توجه به طیف صدا، دبی عبوری و افت فشار مجاز انتخاب شود. طول و ساختار داخلی آن بر میزان کاهش صدا و مقاومت جریان اثر می‌گذارد؛ در نتیجه، انتخاب صرفاً براساس ابعاد کانال تصمیم مطمئنی نیست. محل نصب در مسیر مکش یا دهش فن، فضای کافی برای نگهداری و جلوگیری از انتقال ارتعاش از اتصالات باید بررسی شود. پس از نصب، اندازه‌گیری یا ارزیابی عملکرد سیستم کمک می‌کند مشخص شود دبی موردنیاز حفظ شده و صدای منتقل‌شده کاهش یافته است. اجرای درست این دو تجهیز بخشی از صداگیری اتاق هواساز است و زمانی بهترین نتیجه را می‌دهد که از ابتدا در طراحی کانال و کنترل‌های سیستم پیش‌بینی شده باشد.
سایلنسر خروجی هواساز و لوور هوارسان؛ کنترل صدا و تأمین هوای تازه
سایلنسر خروجی هواساز برای کاهش صدای منتقل‌شده در مسیر کانال به کار می‌رود. عملکرد آن به نوع صدا، ابعاد، سرعت هوا و محل نصب وابسته است. اگر صداگیر بدون محاسبه افت فشار انتخاب شود، ممکن است فن برای جبران مقاومت بیشتر انرژی مصرف کند یا دبی هوا کاهش یابد. از طرف دیگر، نصب صداگیر در فاصله نامناسب از فن یا تغییر مسیر کانال می‌تواند بخشی از عملکرد آن را محدود کند. باید به جنس داخلی، شرایط رطوبتی، قابلیت نظافت و نیازهای بهداشتی نیز توجه کرد؛ به‌ویژه در فضاهایی که کیفیت هوای داخل اهمیت ویژه‌ای دارد. در برخی پروژه‌ها، ترکیب صداگیر با اصلاح مسیر کانال و کاهش سرعت جریان، نتیجه بهتری از اتکا به یک قطعه منفرد ایجاد می‌کند.
لوور هوارسان اتاق هواساز برای ورود یا خروج هوا از فضای بیرونی یا اتاق تجهیزات استفاده می‌شود و انتخاب آن باید با دبی و شرایط محیطی هماهنگ باشد. سطح آزاد لوور، افت فشار، مقاومت در برابر باران و امکان نصب توری یا فیلتر از عوامل تعیین‌کننده‌اند. اگر لوور کوچک باشد، سرعت هوا و صدای مکش ممکن است بالا برود؛ اگر محل نصب آن نزدیک منبع آلوده باشد، کیفیت هوای ورودی کاهش می‌یابد. جانمایی لوور باید از نظر فاصله با خروجی‌های آلوده، دودکش‌ها و منابع گرما بررسی شود. همچنین باید دسترسی برای پاک‌سازی و بازرسی در نظر گرفته شود. هماهنگی میان لوور، دمپر هوای تازه، فن و کانال باعث می‌شود هوای موردنیاز تأمین شود و هم‌زمان، صدا و افت فشار سیستم در محدوده قابل‌قبول باقی بماند.
افت فشار کانال و انتخاب لرزه‌گیر داکت هواساز
افت فشار کانال اتاق هواساز نتیجه مقاومت مسیر در برابر عبور هواست. طول کانال، زانویی‌ها، سه‌راهی‌ها، تبدیل‌ها، فیلترها، دمپرها و صداگیرها هرکدام سهمی در این مقاومت دارند. وقتی افت فشار بیش از مقدار پیش‌بینی‌شده باشد، فن باید فشار بیشتری ایجاد کند تا دبی موردنیاز تأمین شود؛ این وضعیت می‌تواند مصرف انرژی و صدای سیستم را افزایش دهد. در طراحی، باید شبکه کانال تا حد امکان ساده و متناسب با دبی باشد و اجزای مسیر در محاسبات لحاظ شوند. اگر پس از نصب، بعضی اتاق‌ها هوای کافی دریافت نمی‌کنند یا صدای عبور هوا بالاست، اندازه‌گیری فشار و دبی می‌تواند کمک کند منشأ مشکل شناسایی شود. بزرگ‌کردن فن بدون بررسی مسیر، همیشه راه‌حل مناسبی نیست و ممکن است مشکل را به شکل دیگری تشدید کند.
لرزه‌گیر داکت هواساز برای محدودکردن انتقال ارتعاش از دستگاه به کانال و سازه به کار می‌رود. نوع و محل نصب آن باید با وزن و ابعاد کانال، شرایط فشار، دمای هوا و حرکت احتمالی سیستم سازگار باشد. اتصال انعطاف‌پذیر در نزدیکی فن می‌تواند انتقال ارتعاش را کاهش دهد، اما نصب آن باید بدون کشش، پیچ‌خوردگی یا فشردگی نامناسب انجام شود. تکیه‌گاه‌های کانال نیز نباید به شکلی باشند که ارتعاش را به عناصر حساس ساختمان منتقل کنند. در کنار لرزه‌گیر، کنترل بالانس فن و استحکام اتصالات اهمیت دارد؛ چون یک قطعه انعطاف‌پذیر نمی‌تواند عیب مکانیکی دستگاه را جبران کند. بررسی افت فشار، صدای جریان و لرزش در کنار هم تصویر دقیق‌تری از وضعیت سیستم ارائه می‌دهد.
VAV سیستم در موتورخانه تهویه مطبوع؛ کنترل هوشمند جریان هوا
VAV سیستم یا سامانه حجم هوای متغیر، دبی هوای ارسالی به هر ناحیه را با توجه به نیاز آن تنظیم می‌کند. این روش در ساختمان‌هایی کاربرد دارد که بار سرمایشی یا گرمایشی زون‌ها در طول روز یکسان نیست؛ برای مثال، اتاق‌هایی که ساعات استفاده متفاوت دارند یا با تعداد افراد مختلف اشغال می‌شوند. در چنین سامانه‌ای، جعبه‌های VAV و کنترل‌های مرتبط، میزان هوای هر زون را تغییر می‌دهند و هواساز باید بتواند با تغییر دبی کل سازگار شود. انتخاب VAV تنها خرید چند جعبه کنترلی نیست؛ ظرفیت فن، روش کنترل فشار استاتیک، حداقل هوای لازم و هماهنگی با تجهیزات گرمایشی یا سرمایشی باید در طراحی دیده شوند.
در موتورخانه تهویه مطبوع، اجرای VAV می‌تواند در صورت طراحی و تنظیم درست، به کنترل بهتر آسایش و مصرف انرژی کمک کند. اما اگر فشار کانال درست کنترل نشود یا حداقل دبی هر زون مشخص نباشد، ممکن است بعضی دریچه‌ها صدای زیادی تولید کنند یا دمای فضاها ناپایدار شود. حسگرها باید در محل مناسب نصب شوند و کنترل‌ها پس از راه‌اندازی تنظیم شوند؛ تنظیمات کارخانه‌ای همیشه با شرایط واقعی ساختمان منطبق نیستند. برای بهره‌گیری از مزایای این روش، لازم است مسیر کانال، دمپرها، فن و سیستم مدیریت ساختمان به شکل هماهنگ کار کنند. بنابراین بررسی VAV سیستم از مرحله طراحی به همراه محاسبات تهویه و افت فشار اهمیت دارد، نه در پایان کار و پس از نصب تجهیزات.
تجهیزات اتاق هواساز و الزامات دسترسی برای نگهداری
تجهیزات اتاق هواساز زمانی ارزش عملی دارند که بتوان آن‌ها را به‌موقع بررسی و سرویس کرد. فیلترها باید بدون بازکردن اجزای دیگر بیرون بیایند، درهای بازدید باید فضای کافی برای بازشدن داشته باشند و مسیر دسترسی به موتور، فن، کویل و دمپرها نباید با کانال یا لوله مسدود شود. همچنین فضای جابه‌جایی قطعات سنگین و امکان ورود ابزار تعمیراتی باید از ابتدا سنجیده شود. در پروژه‌های نوسازی، توجه به مسیر ورود دستگاه اهمیت ویژه دارد؛ ممکن است تجهیزات نو از درهای موجود عبور نکنند و هزینه یا زمان اجرای کار به‌طور محسوسی افزایش یابد. جانمایی مناسب، سرویس دوره‌ای را سریع‌تر و ایمن‌تر می‌کند و احتمال توقف طولانی سیستم را کاهش می‌دهد.
نگهداری منظم شامل بازدید فیلترها، کنترل تسمه و یاتاقان، بررسی اتصالات، نظافت کویل‌ها، اطمینان از عملکرد دمپرها و کنترل لرزش و صدای غیرعادی است. ثبت تاریخ سرویس و تغییرات عملکرد به مدیر ساختمان کمک می‌کند روند فرسودگی را تشخیص دهد و پیش از خرابی جدی اقدام کند. دسترسی ایمن به تجهیزات نیز باید در نظر گرفته شود؛ روشنایی، کف مناسب، فضای کار و امکان قطع ایمن انرژی از مواردی هستند که بر کیفیت سرویس اثر می‌گذارند. هنگام طراحی، بهتر است مسیر سرویس نه به‌عنوان فضای باقی‌مانده، بلکه به‌عنوان بخشی از فضای نصب دستگاه هواساز دیده شود. این توجه کوچک در نقشه می‌تواند در سال‌های بهره‌برداری، تفاوت بزرگی در هزینه و زمان تعمیرات ایجاد کند.
استعلام هزینه و قیمت تجهیز اتاق هواساز بر اساس ظرفیت و کاربری
استعلام هزینه و قیمت تجهیز اتاق هواساز بدون دانستن ظرفیت دستگاه، شرایط ساختمان و دامنه کار، معمولاً برآورد دقیقی به دست نمی‌دهد. هزینه ممکن است شامل طراحی و محاسبات، تهیه دمپرها و صداگیرها، ساخت یا اصلاح کانال، اجرای عایق صوتی، لرزه‌گیرها، کنترل‌ها، نصب و راه‌اندازی باشد. نوع کاربری نیز مؤثر است؛ نیازهای یک فضای اداری با سالن اجتماعات، بیمارستان یا محیط صنعتی یکسان نیست. وضعیت موجود ساختمان، محدودیت ارتفاع، طول مسیر کانال، دسترسی نصب و نیاز به توقف سیستم هم می‌توانند در برآورد اثر بگذارند. به همین دلیل، مقایسه قیمت‌ها زمانی معنا دارد که مشخصات فنی و محدوده خدمات در پیشنهادها یکسان باشد.
برای دریافت برآورد کاربردی، بهتر است اطلاعاتی مانند نقشه یا ابعاد اتاق، ظرفیت و مدل هواساز، دبی موردنیاز، محل نصب، مسیر کانال و مشکل اصلی پروژه آماده شود. اگر هدف کاهش صداست، شرح محل شنیده‌شدن صدا و شرایط کار دستگاه نیز به تشخیص بهتر کمک می‌کند. گاهی بازدید فنی برای بررسی لرزش، افت فشار یا محدودیت اجرایی لازم است؛ در چنین شرایطی قیمت‌گذاری بدون مشاهده وضعیت واقعی می‌تواند با هزینه نهایی تفاوت داشته باشد. تعیین اولویت‌ها نیز مهم است: ممکن است پروژه به تعویض تجهیزات نیاز داشته باشد یا با اصلاح پایه‌ها و نصب صداگیر به نتیجه برسد. استعلام هزینه و قیمت تجهیز اتاق هواساز باید بر پایه راهکار مشخص، کیفیت تجهیزات، روش نصب و خدمات پس از اجرا انجام شود تا صرفاً انتخاب کمترین عدد، به هزینه‌های دوباره منجر نشود.
طراحی و اجرای آکوستیک و تهویه اتاق هواساز توسط تهویه ساز شار
در اجرای پروژه، هماهنگی میان تهویه، آکوستیک و معماری به اندازه انتخاب هر تجهیز اهمیت دارد. تهویه ساز شار می‌تواند در بررسی نیازهای پروژه، انتخاب راهکارهای کنترل صدا و لرزش، جانمایی دمپر و صداگیر و برنامه‌ریزی اجرای تجهیزات اتاق هواساز همراه کارفرما باشد. نقطه شروع مناسب، شناخت وضع موجود یا بررسی نقشه‌ها و تعیین هدف پروژه است: آیا مسئله اصلی صدای منتقل‌شده به اتاقهای مجاور است؟ آیا دبی هوا کافی نیست؟ آیا نصب یا سرویس تجهیزات دشوار شده؟ پاسخ به این پرسش‌ها کمک می‌کند پیشنهاد فنی به مسئله واقعی ساختمان نزدیک باشد. سپس ظرفیت، مسیر کانال، وضعیت دسترسی و محدودیت‌های اجرایی بررسی می‌شوند تا انتخاب تجهیزات با شرایط محل هم‌خوانی داشته باشد.
اجرای اتاق هواساز تهویه ساز شار می‌تواند بر اساس دامنه توافق‌شده شامل طراحی، تأمین تجهیزات، نصب دمپرها و صداگیرها، عایق‌کاری، اجرای لرزه‌گیرها و بررسی عملکرد پس از نصب باشد. نتیجه هر پروژه به مشخصات دستگاه، شرایط ساختمان و کیفیت اجرای اجزا وابسته است؛ بنابراین پیش از تعیین راهکار نهایی، بررسی فنی اهمیت دارد. پس از اجرا نیز کنترل اتصال‌ها، عملکرد دمپرها، وضعیت جریان هوا و بررسی صدای سیستم کمک می‌کند ایرادهای احتمالی زودتر مشخص شوند. اگر برای اتاق هواساز خود با صدای آزاردهنده، لرزش، تهویه ناکافی یا محدودیت در نگهداری روبه‌رو هستید، اطلاعات فنی و تصاویر محل را با کارشناسان شار در میان بگذارید تا مسیر بررسی و برآورد متناسب با شرایط پروژه روشن شود.
پیش از آن‌که صدای هواساز به مشکل روزمره تبدیل شود
اتاق هواساز هرچند از دید کاربران پنهان است، اثرش در کیفیت هوای ساختمان، آسایش صوتی و هزینه نگهداری کاملاً محسوس است. طراحی درست ابعاد و مسیر کانال، انتخاب متناسب تجهیزات و دمپر اتاق هواساز، کنترل افت فشار و رسیدگی به لرزش دستگاه باید در کنار هم دیده شوند. عایق‌کاری به‌تنهایی جای عیب‌یابی را نمی‌گیرد و انتخاب یک فن قوی‌تر هم همیشه مشکل توزیع هوا را حل نمی‌کند. هر پروژه شرایط خودش را دارد؛ ظرفیت دستگاه، کاربری فضا و محدودیت‌های اجرا تعیین می‌کنند کدام راهکار نتیجه مناسب‌تری خواهد داشت.
اگر در ساختمان شما صدای فن به فضاهای مجاور می‌رسد، هوا به‌طور یکنواخت توزیع نمی‌شود یا دسترسی به تجهیزات برای سرویس دشوار است، بررسی زودهنگام می‌تواند از پیچیده‌ترشدن مشکل جلوگیری کند. با تهیه اطلاعات دستگاه، نقشه‌ها و شرح شرایط بهره‌برداری، می‌توان ارزیابی دقیق‌تری انجام داد و درباره طراحی و اجرای آکوستیک و تهویه اتاق هواساز تصمیم گرفت. برای مشاوره و بررسی پروژه، با مجموعه تهویه ساز شار ارتباط بگیرید و شرایط اتاق هواساز خود را مطرح کنید تا راهکار پیشنهادی بر پایه نیاز واقعی ساختمان تنظیم شود.
سوالات متداول
۱. اتاق هواساز چه کاربردی دارد؟
اتاق هواساز فضایی برای نصب دستگاه و تجهیزات مرتبط با تهویه ساختمان است. طراحی درست آن به توزیع بهتر هوا، کاهش صدا و دسترسی آسان‌تر برای سرویس کمک می‌کند. برای آشنایی بیشتر، صفحه اتاقهای هواساز در سایت تهویه ساز شار را ببینید.
۲. ابعاد اتاق هواساز چگونه تعیین می‌شود؟
ابعاد اتاق با توجه به اندازه و ظرفیت دستگاه، مسیر کانال‌ها و فضای لازم برای سرویس و تعویض قطعات تعیین می‌شود. در صفحه اتاقهای هواساز، درباره نکات مهم طراحی این فضا بیشتر بخوانید.
۳. چطور می‌توان صدای اتاق هواساز را کاهش داد؟
ابتدا باید منبع و مسیر انتقال صدا مشخص شود؛ سپس می‌توان از عایق‌کاری صوتی، صداگیر کانال، لرزه‌گیر و اصلاح اتصالات استفاده کرد. برای آشنایی با این راهکارها، به صفحه اتاقهای هواساز سر بزنید.
۴. دمپر هوای تازه و دمپر ضدحریق چه تفاوتی دارند؟
دمپر هوای تازه، ورود هوای بیرون به سیستم را تنظیم می‌کند؛ دمپر ضدحریق برای محدودکردن گسترش آتش و دود در کانال‌ها به کار می‌رود. جزئیات انتخاب و نصب این تجهیزات در صفحه اتاقهای هواساز آمده است.
۵. هزینه تجهیز اتاق هواساز به چه عواملی بستگی دارد؟
هزینه به ظرفیت دستگاه، نوع تجهیزات، شرایط ساختمان، مسیر کانال‌کشی و نیاز به عایق‌کاری یا کنترل لرزش وابسته است. برای آشنایی با عوامل مؤثر بر قیمت و راهکارهای اجرا، صفحه اتاقهای هواساز تهویه ساز شار را بازدید کنید.
