سیستم تهویه مطبوع ترمینال مسافربری و پایانه های حمل و نقل

در پایانه‌های حمل‌ونقل که روزانه هزاران مسافر از آن عبور می‌کنند، حفظ محیط داخلی راحت چیزی بیش از لوکس بودن است؛ بلکه سلامت، ایمنی و عملکرد روان ضروری به شمار می‌رود. سیستم تهویه مطبوع ترمینال مسافربری نقش کلیدی در تنظیم دما، رطوبت و کیفیت هوا به‌ویژه در شرایط تراکم بالای جمعیت، نوسانات آب‌وهوایی خارجی و نیازهای معماری منحصربه‌فرد ایفا می‌کند. از فرودگاه‌ها گرفته تا ایستگاه‌های قطار، این سیستم‌ها باید در فضاهای پرترافیک به طور کارآمد عمل کنند تا از ناراحتی مسافران یا گسترش آلاینده‌های هوایی جلوگیری شود.

تهویه صنعتی در فضاهای پرتردد اهمیت ویژه‌ای دارد؛ زیرا مستقیماً بر رفاه مسافران و هزینه انرژی تأثیر می‌گذارد. در این مقاله از سری مقالات ونت به بررسی طراحی سیستم های HVAC در پایانه های حمل و نقل خواهیم پرداخت.

سیستم هواساز (َAHU) در ترمینال چه کاری انجام می دهد؟

قلب تپنده هر سیستم تهویه مطبوع ترمینال مسافربری واحد هواساز (AHU) است؛ قطعه‌ای چندمنظوره که وظیفه تصفیه، گرمایش، سرمایش و رطوبت‌زنی هوا و گردش آن در سراسر ساختمان را بر عهده دارد. در پایانه‌ها، این واحدها معمولاً در مقیاس بزرگ طراحی می‌شوند تا حجم عظیمی از هوا را مدیریت کنند و اغلب شامل فیلتراسیون، گرمایش، سرمایش و رطوبت‌زنی هستند.

برای مثال، در فرودگاه‌ها، AHUها باید سقف‌های بلند و فضاهای باز وسیع را پوشش دهند تا توزیع یکنواخت هوا تضمین شود و نقاط گرم یا راکد ایجاد نشود. یکی از ویژگی‌های کلیدی AHU در پایانه‌ها، قابلیت مدیریت حجم هوای متغیر (VAV) است که جریان هوا را بر اساس میزان حضور افراد تنظیم می‌کند. در ساعات اوج ترافیک این سیستم جریان هوا را افزایش می‌دهد تا هوای تازه کافی تأمین شود و در زمان‌های کم‌ترافیک در مصرف انرژی صرفه‌جویی می‌کند.

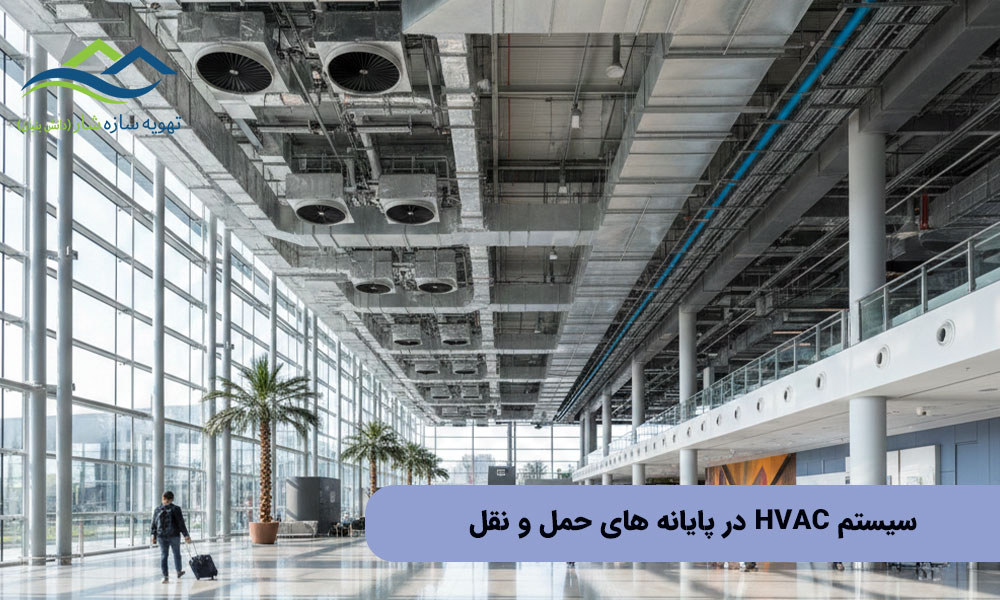

سیستم HVAC در پایانه‌ های حمل ‌و نقل

طراحی سیستم HVAC در پایانه حمل و نقل نیازمند تعادل بین مقیاس، کارایی و انعطاف‌پذیری در برابر تقاضاهای متغیر ترافیک است. سه گزینه رایج (چیلرها، واحدهای هواساز (AHU) و سیستم‌های جریان متغیر مبرد (VRF) هرکدام مزایا و معایب خاص خود را دارند. در ادامه به بررسی هرکدام می‌پردازیم:

سیستم	مناسب برای	مصرف انرژی	هزینه اولیه	انعطاف‌پذیری	بهترین کاربرد
چیلر	پایانه‌های بزرگ	بسیار بهینه در بار ثابت	بالا	متوسط	فرودگاه‌ها
VRF	پایانه‌های متوسط	بسیار بهینه در بار متغیر	متوسط	بالا	ترمینال‌های چندمنظوره
AHU + Chiller	پایانه‌های بسیار پرتردد	بهترین کیفیت هوا	بالا	بالا	پایانه‌های بین‌المللی

1. سیستم تهویه مطبوع ترمینال مسافربری: چیلرها

چیلرها معمولا ستون فقرات سیستم‌های مرکزی بزرگ در پایانه‌ها هستند. آن‌ها آب را خنک می‌کنند و این آب را از طریق AHU یا کویل فن به گردش درمی‌آید؛ از این روش برای فضاهای وسیع مانند سالن‌های اصلی فرودگاه ایده‌ال است. چیلرهای مرکزی در بارهای بالای 60٪ ظرفیت اسمی، معمولاً COP بالاتر و مصرف انرژی کمتری نسبت به سیستم‌های VRF در مقیاس بزرگ دارند. بااین‌حال، نیاز به زیرساخت گسترده شامل پمپ‌ها و لوله‌کشی، هزینه اولیه را افزایش می‌دهد.

2. واحدهای هواساز

واحدهای هواساز همان‌طور که پیش‌تر اشاره شد، بر توزیع هوا تمرکز دارند و اغلب با چیلرها در انواع سیستم های تهویه مطبوع ترمینال مسافربری ترکیب می‌شوند. در پایانه‌های پرترافیک، AHU ‌ها فیلتراسیون قوی و تهویه مناسب ارائه می‌دهند که برای رقیق‌سازی آلاینده‌ها در مناطق شلوغ ضروری است. آن‌ها برای مناطق مختلف قابل‌تنظیم هستند؛ اما در استفاده مستقل ممکن است دقت Zoning سیستم‌های دیگر را نداشته باشند.

3. سیستم‌های VRF

سیستم‌های VRF در مقابل، انعطاف‌پذیری غیرمتمرکز ارائه می‌دهند و مبرد مستقیماً به واحدهای داخلی منتقل می‌شود. این سیستم‌ها در محیط‌های با بار متغیر کارآمد هستند و امکان کنترل مستقل مناطق مختلف پایانه (مانند گیت‌ها در مقابل سالن انتظار) را فراهم می‌کنند. این سیستم‌ها در برخی اقلیم‌ها تا 30-35 درصد صرفه‌جویی انرژی نسبت به چیلرهای سنتی دارند. نصب VRF سریع‌تر است و نیاز به کانال‌کشی کمتری دارد. با این حال، در فضاهای بسیار بزرگ (سیستم تهویه مطبوع ترمینال مسافربری)، چیلرها اغلب از نظر ظرفیت کلی و هزینه عملیاتی بلندمدت برتری دارد.

به طور خلاصه، چیلرها برای نیازهای یکنواخت و عظیم مناسب‌اند، AHUها کیفیت هوا و توزیع را تقویت می‌کنند و VRF کنترل دقیق و منطقه‌ای ارائه می‌دهد. انتخاب نهایی به اندازه پایانه و الگوهای تردد بستگی دارد. در پروژه‌های واقعی طراحی سیستم تهویه پایانه‌ها، یکی از مهم‌ترین چالش‌ها تغییر شدید بار حرارتی در ساعات مختلف است.

برای مثال، در ساعات اوج، تراکم افراد می‌تواند بار سرمایشی را تا 40٪ افزایش دهد. به همین دلیل، استفاده از سیستم‌های VAV و کنترل مبتنی بر CO2 نقش کلیدی در حفظ تعادل بین راحتی و مصرف انرژی دارد. در بسیاری از پروژه‌ها، ترکیب چیلر مرکزی با AHU و کنترل هوشمند، بهترین عملکرد را از نظر هزینه عملیاتی و کیفیت هوا فراهم کرده است.

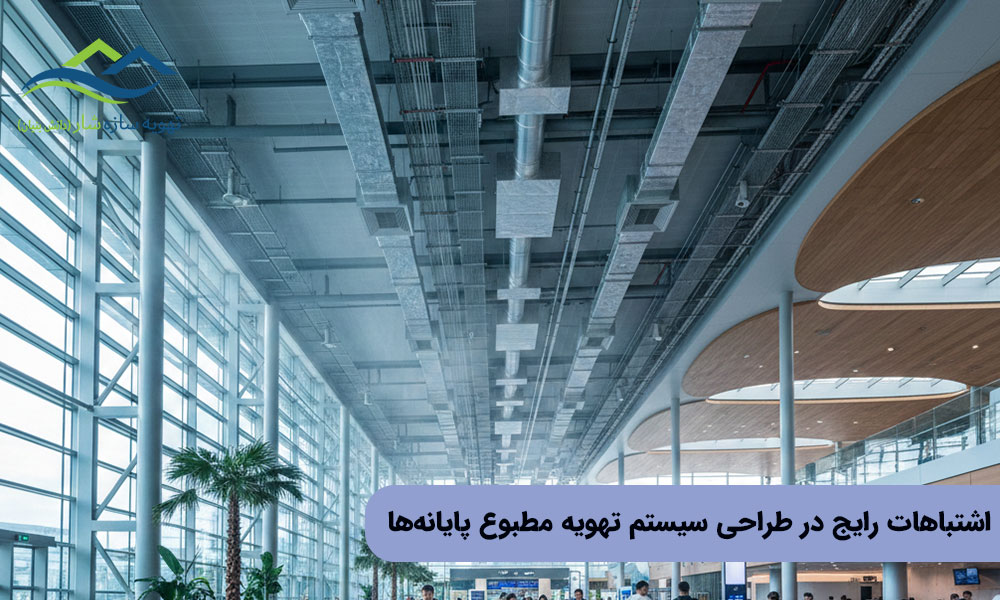

اشتباهات رایج در طراحی سیستم تهویه مطبوع پایانه‌ها

حتی با فناوری پیشرفته، خطاها در سیستم تهویه مطبوع ترمینال مسافربری می‌تواند به ناکارآمدی، هزینه‌های بالاتر و ناراحتی مسافران منجر شود.

1. بزرگ‌نمایی تجهیزات

یکی از اشتباهات شایع، بزرگ‌نمایی تجهیزات است که طراحان بار را بیش از حد تخمین می‌زنند و موجب هدررفت انرژی می‌شوند. در پایانه‌ها، این مسئله می‌تواند به دماهای ناهموار و فرسودگی زودرس کمپرسورها منجر شود.

2. طراحی نامناسب

طراحی نامناسب کانال‌کشی نیز از مشکلات رایج است. کانال‌های خیلی کوچک، طولانی یا با خم‌های تند، جریان هوا را محدود می‌کنند و باعث عدم تعادل فشار و نقاط گرم/سرد در مناطق پرترافیک می‌شوند. نادیده‌گرفتن نیازهای تهویه، مانند ورود هوای تازه ناکافی، کیفیت هوای داخلی را در پایانه‌های شلوغ بدتر می‌کند. قرارگیری نادرست ترموستات‌ها یا عدم Zoning مناسب نیز سیستم را بیش از حد تحت‌فشار قرار می‌دهد؛ مثلاً وقتی سنسور نزدیک منبع گرما باشد، خوانش‌ها نادرست می‌شود.

3. عدم انجام محاسبات دقیق

عدم انجام محاسبات دقیق بار، با درنظرگرفتن حضور افراد، اقلیم و عایق‌بندی، اغلب به سیستم‌های ناکارآمد یا کوچک منجر می‌شود. برای جلوگیری از این مشکلات، طراحان باید از شبیه‌سازی‌ها و استانداردهای معتبر استفاده کنند تا سیستم دقیقاً با محیط پویای پایانه هماهنگ شود.

استاندارد ASHRAE در طراحی تهویه پایانه

انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا (ASHRAE) راهنمایی‌های کلیدی برای سیستم تهویه مطبوع ترمینال مسافربری از طریق استاندارد 62.1 که بر کیفیت هوای داخلی قابل‌قبول تمرکز دارد، ارائه می‌دهند. در پایانه‌های حمل‌ونقل این استاندارد حداقل نرخ‌های تهویه را بر اساس حضور افراد و نوع فضا تعیین می‌کند و از روش نرخ تهویه (VRF) یا روش کیفیت هوای داخلی (IAQP) برای کنترل آلاینده‌ها استفاده می‌کند.

برای فضاهای پرترافیک، ASHRAE حداقل 2 تعویض هوا در ساعت را توصیه می‌کند و باتوجه‌به تراکم، تنظیماتی انجام می‌دهد تا از تجمع آئروسل جلوگیری شود. همچنین فیلتراسیون MERV 13 یا بالاتر برای جذب ذرات از منابع خارجی مانند اگزوز هواپیما الزامی است. تهویه کنترل شده بر اساس تقاضا (DCV) با استفاده از سنسورهای CO₂ تشویق می‌شود تا هوای تازه بهینه شود و مصرف انرژی کاهش یابد.

در عمل، این استانداردها پایانه‌ها را به سمت محیط‌های سالم‌تر هدایت می‌کند و با به‌روزرسانی‌هایی در کنترل رطوبت و حالت‌های اضطراری، مقاومت بر برابر شرایط شلوغ را افزایش می‌دهد.

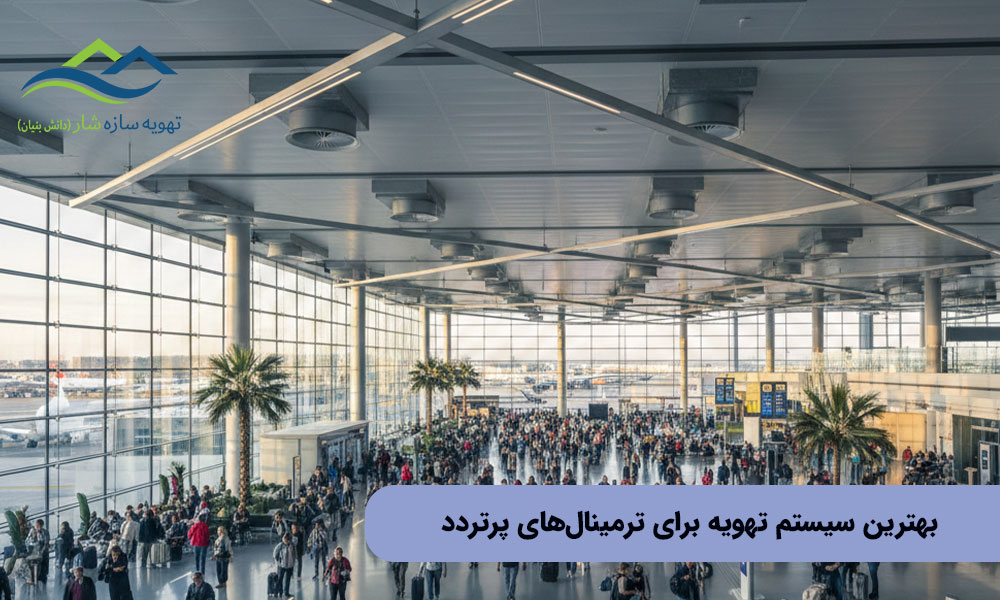

بهترین سیستم تهویه برای ترمینال‌های پرتردد

بهترین سیستم تهویه مطبوع ترمینال مسافربری تهویه جابه‌جایی (Displacement Ventilation)، یکی از بهترین گزینه‌ها است. در این روش هوای خنک در سطح کف تأمین می‌شود و هوای گرم و آلوده به سمت بالا حرکت کرده و از سقف خارج می‌گردد. این الگو جریان هوا را کارآمد می‌کند، تا 30 درصد انرژی کمتری نسبت به سیستم‌های مخلوط سنتی مصرف می‌کند و کیفیت هوا را در مناطق پرترافیک بهبود می‌بخشد. سیستم‌های هوای تازه اختصاصی (FPTU) نیز عملکرد عالی دارند و هوای تازه را مستقیماً به مناطق می‌رسانند و گردش آلاینده‌ها را به حداقل می‌رسانند.

در فرودگاه‌ها، استراتژی‌های DCV مبنی بر CO₂ کاهش انرژی تا 60 درصد در اوج را نشان داده‌اند. فن‌های حجم بالا با سرعت پایین (HVLS) نیز گردش هوا را بدون ایجاد جریان مستقیم بهبود می‌بخشد. بهترین سیستم تهویه مطبوع ترمینال مسافربری ترکیبی از تهویه جابه‌جایی با کنترل‌های هوشمند است که بر اساس ویژگی‌های خاص پایانه تنظیم می‌شود تا راحتی و کارایی به حداکثر برسد. انتخاب سیستم مناسب به چند عامل کلیدی بستگی دارد:

• متراژ پایانه (مثلاً کمتر یا بیشتر از 10,000 متر مربع)
• تراکم مسافر (نفر بر متر مربع)
• ساعات اوج تردد
• اقلیم منطقه
• ارتفاع سقف
• هزینه انرژی
• هزینه اولیه و نگهداری

مثال

در پروژه طراحی سیستم تهویه یک ترمینال 18,000 متر مربعی، استفاده از چیلر مرکزی باعث کاهش 22٪ مصرف انرژی نسبت به سیستم VRF شد؛ زیرا بار سرمایشی یکنواخت و پیوسته وجود داشت.

مقایسه سیستم مرکزی و مستقل در ترمینال

سیستم‌های HVAC مرکزی در پایانه‌های بزرگ غالب هستند و از یک سیستم مرکزی مانند چیلر برای پوشش‌دهی کل ساختمان از طریق کانال‌ها استفاده می‌کنند. این سیستم‌ها کارایی بالا، نگهداری آسان‌تر و مدیریت بهتر بار را ارائه می‌دهند و با عامل تنوع، اندازه تجهیزان را کاهش می‌دهند. بااین‌حال، هزینه اولیه بالاتر و انعطاف‌پذیری کمتری در Zoning دارند. سیستم‌های مستقل (غیرمتمرکز) مانند VRF یا مینی اسپلیت‌ها کنترل منطقه‌ای مستقل فراهم می‌کنند و برای پایانه‌هایی با حضور متغیر (مانند گیت‌ها در مقابل سالن‌های انتظار) ایده‌ال هستند.

نصب سریع‌تر با کانال‌کشی کمتر، فضای کمتری را اشغال می‌کند و امکان اندازه‌گیری جداگانه را فراهم می‌آورد؛ اما ممکن است هزینه عملیاتی بالاتر و عمر کوتاه‌تری داشته باشند. در پایانه‌ها، سیستم مرکزی برای نیازهای یکنواخت و ظرفیت بالا مناسب است درحالی‌که سیستم مستقل برای بازسازی یا مناطق چندمنظوره بهتر عمل می‌کند.

جمع‌بندی

سیستم تهویه مطبوع ترمینال مسافربری در پایانه‌های پرتردد، باید بتواند بار حرارتی متغیر، تراکم بالا و ورود مداوم هوای خارجی را مدیریت کند؛ در غیر این صورت، افت کیفیت هوا و افزایش مصرف انرژی اجتناب‌ناپذیر خواهد بود. با یکپارچه‌سازی AHUهای قوی، انتخاب فناوری HVAC مناسب، اجتناب از اشتباهات طراحی، رعایت استانداردهای ASHRAE و انتخاب تهویه بهینه مانند سیستم جابه‌جایی، پایانه‌ها می‌توانند راحتی، صرفه‌جویی انرژی و کیفیت هوای عالی را به دست آورند.

طراحی سیستم HVAC در پایانه حمل‌ونقل با مدیریت دما، رطوبت و کیفیت هوا در فضاهای پرترافیک و پویا، نه‌تنها راحتی جسمی و روحی مسافران را تأمین می‌کنند؛ بلکه از گسترش آلاینده‌ها جلوگیری می‌کنند. در این مقاله به بررسی جامه تهویه صنعتی در فضاهای پرتردد مانند ترمینال پرداختیم. تهویه ساز شار با اجرای پروژه‌های متعدد در حوزه تهویه پایانه‌ها، فرودگاه‌ها و ساختمان‌های عمومی، تجربه عملی در طراحی سیستم‌های HVAC با راندمان بالا را دارا است. برای اطلاعات بیشتر و مشاوره تخصصی، از طریق بخش تماس با ما، با ما در ارتباط باشید.
