تهویه پارکینگی

در معماری و ساخت‌وساز مدرن، مدیریت هوای فضاهای بسته زیرزمینی به یکی از چالش‌های اساسی مهندسان تأسیسات تبدیل شده است؛ فضاهایی که به دلیل تردد مداوم خودروها همواره در معرض انباشت گازهای سمی و خطرناک قرار دارند. پیاده‌سازی اصولی تهویه پارکینگی و اجرای یک سیستم کارآمد برای تهویه پارکینگ، راهکاری بنیادین برای حفظ سلامت ساکنان، پاکسازی مداوم آلاینده‌ها و مهار مسمومیت‌های ناشی از مونوکسید کربن (CO) در شرایط عادی است. در صورت عدم استقرار یک سامانه مناسب، غلظت بالای گازهای ناشی از احتراق سوخت در طبقات منفی به سطوح بحرانی رسیده و تهدیدی جدی برای تنفس و دید افراد ایجاد می‌کند؛ بنابراین استفاده از تجهیزات استاندارد نظیر فن پارکینگی و ادوات مدرن، گامی غیرقابل چشم‌پوشی در ارتقای کیفیت هوای این فضاها محسوب می‌شود.

فراتر از کارکرد روزمره و روتین، اهمیت این سامانه‌ها در زمان وقوع آتش‌سوزی در طبقات منفی دوچندان می‌گردد. در شرایط اضطراری، سیستم تخلیه دود پارکینگ نقشی حیاتی در مهار گسترش حرارت و گازهای داغ مرگبار ایفا می‌کند تا مسیرهای خروج، راه پله‌ها و فضای دسترسی نیروهای امدادی باز و قابل استفاده باقی بمانند. در مهندسی تأسیسات امروز، به‌کارگیری سیستم تهویه جت‌فن و جایگزینی آن با سامانه‌های کانال‌کشی سنتی، انقلابی در عملکرد تخلیه دود و هوارسانی ایجاد کرده است. در این ساختار، انواع جت فن پارکینگ و سامانه‌های فن جت پارکینگی به گونه‌ای طراحی و جانمایی می‌شوند که علاوه بر جلوگیری از تشکیل نقاط مرده (Dead Zones)، با ایجاد حرکت القایی در لایه‌های هوا، دود و آلاینده‌ها را با سرعت بالا به سمت شفت‌های اگزاست هدایت نمایند.

تحقق این اهداف ایمنی و عملکردی، مستلزم تکیه بر دانش فنی روز، انجام دقیق محاسبات تهویه پارکینگ و انطباق کامل با مراجع قانونی است. اجرای هرگونه سامانه تهویه مکانیکی پارکینگ باید دقیقاً بر پایه استاندارد تهویه پارکینگ و منطبق با ضوابط آتش‌نشانی تهویه پارکینگ پیش برود تا ضمن تأمین هوای جبرانی پارکینگ، اخذ تأییدیه‌های نظارتی ساختمان با قطعیت همراه شود. در این مسیر، شرکت مهندسی ونت با بهره‌گیری از باکیفیت‌ترین تجهیزات تهویه پارکینگ، به‌کارگیری محرک‌های استاندارد نظیر موتور بلیمو (Belimo) و ارائه خدمات تخصصی از صفر تا صد، انتخابی مطمئن را برای کارفرمایان فراهم ساخته است؛ مجموعه‌ای کامل از مشاوره تخصصی تهویه مکانیکی پارکینگ، بررسی محاسبات دبی هوای تهویه پارکینگ، تحلیل هزینه‌ها و طراحی و اجرای سیستم تهویه پارکینگ طبق ضوابط که ضامن عملکرد بی‌نقص و طولانی‌مدت پروژه شما خواهد بود.

تهویه پارکینگی چیست و چرا اجرای اصولی تهویه پارکینگ برای ساختمان‌های مدرن حیاتی است؟

تهویه پارکینگی مجموعه‌ای از تجهیزات، مسیرهای انتقال هوا، فن‌ها، سنسورها و سامانه‌های کنترلی است که برای تخلیه آلاینده‌های ناشی از خودروها و تأمین هوای تازه در فضای پارکینگ طراحی می‌شود. خودروها هنگام روشن بودن موتور، گازهایی مانند مونوکسیدکربن، اکسیدهای نیتروژن و ذرات معلق تولید می‌کنند. اگر این آلاینده‌ها در پارکینگ‌های بسته یا زیرزمینی تجمع پیدا کنند، کیفیت هوا کاهش می‌یابد و سلامت ساکنان، کارکنان و مراجعه‌کنندگان به خطر می‌افتد. به همین دلیل، اجرای اصولی تهویه پارکینگ باید از مراحل اولیه طراحی ساختمان مورد توجه قرار گیرد.

عملکرد صحیح این سامانه به تخلیه تصادفی هوا محدود نمی‌شود، بلکه باید جریان هوا در تمام بخش‌های پارکینگ به‌صورت کنترل‌شده شکل بگیرد. در این فرآیند، فن پارکینگی وظیفه جابه‌جایی و خروج هوای آلوده را بر عهده دارد و تجهیزات مکش و هوارسانی، شرایط لازم را برای گردش مناسب هوا فراهم می‌کنند. در پارکینگ‌های بزرگ، وجود ستون‌ها، دیوارها، رمپ‌ها و اختلاف ارتفاع می‌تواند باعث ایجاد نقاط مرده و تجمع آلاینده‌ها شود. بنابراین، انتخاب نوع فن، ظرفیت سیستم و محل نصب تجهیزات باید بر اساس نقشه معماری، تعداد خودروها، میزان تردد و شرایط بهره‌برداری انجام شود.

یک تهویه پارکینگ حرفه‌ای علاوه بر حفظ کیفیت هوای روزمره، باید قابلیت عملکرد در شرایط اضطراری را نیز داشته باشد. طراحی صحیح سامانه باعث می‌شود تجهیزات تهویه در زمان افزایش غلظت آلاینده‌ها یا وقوع حریق، مطابق سناریوی تعریف‌شده فعال شوند. استفاده از تجهیزات تهویه پارکینگ استاندارد، انجام محاسبات تهویه پارکینگ و رعایت الزامات فنی، نقش مهمی در کاهش ریسک‌های ایمنی دارد. شرکت ونت با ارائه خدمات مهندسی، از بررسی اولیه و مشاوره تخصصی تهویه مکانیکی پارکینگ تا طراحی، تأمین تجهیزات، اجرا و تست نهایی، راهکاری متناسب با نیاز هر پروژه ارائه می‌دهد.

انواع روش‌های تهویه مکانیکی پارکینگ؛ مقایسه سیستم کانالی سنتی با سیستم تهویه جت‌فن مدرن

در پروژه‌های ساختمانی، برای اجرای تهویه مکانیکی پارکینگ معمولاً دو رویکرد اصلی مورد استفاده قرار می‌گیرد. روش نخست، سیستم کانالی سنتی است که در آن شبکه‌ای از کانال‌ها، دریچه‌ها و فن‌های اگزاست، هوای آلوده را از بخش‌های مختلف پارکینگ جمع‌آوری و به خارج هدایت می‌کنند. این روش در برخی پروژه‌ها عملکرد مناسبی دارد، اما به فضای قابل‌توجه برای عبور کانال‌ها نیازمند است. همچنین وزن کانال‌ها، محدودیت‌های معماری، هزینه نصب و دشواری دسترسی برای تعمیرات، از عواملی هستند که باید در زمان طراحی بررسی شوند.

روش دوم، استفاده از سیستم تهویه جت‌فن است. در این راهکار، به‌جای انتقال تمام هوای آلوده از طریق شبکه گسترده کانال‌کشی، جت فن پارکینگ با ایجاد جریان پرسرعت، هوا را در امتداد مشخصی به حرکت درمی‌آورد. سپس هوای آلوده به سمت نقاط مکش و فن‌های تخلیه هدایت می‌شود. این روش می‌تواند فضای اشغال‌شده توسط کانال‌ها را کاهش دهد و انعطاف بیشتری در جانمایی تجهیزات ایجاد کند. البته عملکرد موفق آن به طراحی دقیق، انتخاب ظرفیت مناسب و بررسی مسیر جریان هوا وابسته است و نصب بدون مطالعه ممکن است باعث ایجاد نواحی کم‌تحرک یا انتقال نامناسب آلاینده‌ها شود.

انتخاب میان سیستم کانالی و سیستم تهویه جت‌فن باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً بر مبنای قیمت تجهیزات یا ترجیح اجرایی. ارتفاع سقف، هندسه پارکینگ، تعداد طبقات، محل شفت‌ها، مسیرهای خروج، نوع کاربری و الزامات حریق، همگی در این تصمیم تأثیر دارند. در برخی پروژه‌ها نیز ترکیب فن‌های اگزاست، هوای ورودی و فن‌های جت می‌تواند راهکار مناسب‌تری باشد. ونت با انجام طراحی سیستم تهویه پارکینگ، تحلیل معماری و بررسی مسیرهای جریان، روش مناسب را تعیین می‌کند تا اجرای تهویه پارکینگ با کمترین تداخل با سازه و بیش و انواع جت انجام شود.

نقش کلیدی فن پارکینگی و انواع جت فن پارکینگ در تخلیه آلاینده‌ها و گاز مونوکسید کربن (CO)

فن پارکینگی یکی از اجزای اصلی سامانه تهویه است و نقش آن، ایجاد جریان هوای کنترل‌شده برای خارج کردن آلاینده‌ها از محیط بسته است. در زمان فعالیت خودروها، گاز مونوکسیدکربن یا CO می‌تواند بدون رنگ و بو در فضای پارکینگ منتشر شود و در صورت تهویه ناکافی، غلظت آن افزایش پیدا کند. فن باید بر اساس دبی هوای مورد نیاز، فشار استاتیکی، طول مسیر، افت تجهیزات و شرایط عملکرد انتخاب شود. انتخاب فن با ظرفیت نامتناسب، چه به‌صورت کمبود دبی و چه به‌صورت مصرف انرژی بیش از نیاز، عملکرد نهایی سیستم را با مشکل مواجه می‌کند.

در پروژه‌های مجهز به جت فن پارکینگ، فن‌های جت وظیفه انتقال مستقیم تمام هوای پارکینگ به بیرون را ندارند. این تجهیزات با ایجاد نیروی پیشران، هوای آلوده را در جهت مشخص حرکت می‌دهند و آن را به سمت نقاط تخلیه هدایت می‌کنند. انواع فن جت پارکینگی می‌توانند از نظر ظرفیت، قطر، فشار، سرعت خروجی، جهت‌پذیری و قابلیت عملکرد در شرایط حریق با یکدیگر تفاوت داشته باشند. انتخاب مدل مناسب باید بر مبنای ابعاد فضا، ارتفاع نصب، سناریوی کنترل دود، سطح صدای مجاز و هماهنگی با فن‌های اصلی اگزاست انجام شود.

برای کنترل مونوکسیدکربن، استفاده از سنسورهای CO و منطق کنترلی مناسب اهمیت زیادی دارد. این سنسورها می‌توانند افزایش غلظت آلاینده را شناسایی کنند و فرمان فعال‌سازی مرحله‌ای فن‌ها را صادر نمایند. در چنین سیستمی، فن پارکینگی و جت‌فن‌ها باید به‌صورت هماهنگ با تابلو کنترل، سنسورها و فن‌های تخلیه عمل کنند. عملکرد مطلوب تنها با خرید تجهیزات حاصل نمی‌شود؛ بلکه نیازمند محاسبات دبی هوای تهویه پارکینگ، جانمایی دقیق و تست جریان هواست. ونت با بررسی شرایط پروژه، مناسب‌ترین ترکیب از فن‌های اگزاست، جت فن پارکینگ و تجهیزات کنترلی را پیشنهاد می‌دهد.

سیستم تخلیه دود پارکینگ در سناریوی حریق؛ حفظ مسیر فرار و نجات با مدیریت هوای دودآلود

سیستم تخلیه دود پارکینگ برای مدیریت دود و گازهای داغ در زمان وقوع حریق طراحی می‌شود. در پارکینگ‌های زیرزمینی، دود به‌دلیل نبود تهویه طبیعی کافی می‌تواند در مدت کوتاهی گسترش پیدا کند و دید افراد را کاهش دهد. تجمع دود در مسیرهای عبور، رمپ‌ها، راهروها و نزدیک راه‌پله‌ها، فرآیند خروج افراد و عملیات نیروهای امدادی را دشوار می‌کند. به همین دلیل، سیستم تخلیه دود باید بر اساس سناریوی حریق، تقسیم‌بندی زون‌ها و مسیرهای خروج طراحی شود تا دود به نواحی مشخص هدایت و از ساختمان خارج گردد.

در این سامانه، جت‌فن‌ها می‌توانند جریان دود را در جهت تعیین‌شده حرکت دهند و آن را به سمت نقاط مکش یا شفت‌های تخلیه هدایت کنند. فن‌های اصلی اگزاست نیز وظیفه تخلیه دود از زون فعال را بر عهده دارند. عملکرد صحیح سیستم تخلیه دود پارکینگ به هماهنگی میان فن‌ها، دمپرها، تابلو کنترل، سیستم اعلام حریق و ورودی‌های هوای جبرانی وابسته است. اگر مسیر ورود هوا یا ظرفیت تخلیه به‌درستی تعیین نشود، احتمال ایجاد آشفتگی، برگشت دود یا کاهش اثربخشی سیستم افزایش می‌یابد.

طراحی این سامانه باید علاوه بر شرایط عادی، وضعیت اضطراری و افزایش دما را نیز در نظر بگیرد. نوع فن، کلاس حرارتی، مدت زمان عملکرد، مقاومت تجهیزات و نحوه دسترسی برای تعمیرات، باید در اسناد فنی پروژه مشخص شود. همچنین مسیرهای خروج نباید تنها بر اساس فرض عملکرد فن‌ها ارزیابی شوند، بلکه باید با سناریوی واقعی حریق و هندسه ساختمان تطبیق داده شوند. اجرای سیستم تخلیه دود پارکینگ با تکیه بر استاندارد تهویه پارکینگ و ضوابط آتش‌نشانی تهویه پارکینگ، به ایجاد شرایط ایمن‌تر برای تخلیه افراد و افزایش قابلیت تأیید طرح کمک می‌کند.

تأمین مکش متعادل در کنار سیستمMake-up Air) و تأمین مکش متعادل در کنار سیستم‌های اگزاست

هوای جبرانی پارکینگ یا Make-up Air به هوایی گفته می‌شود که برای جایگزین کردن هوای خارج‌شده توسط فن‌های اگزاست وارد فضای پارکینگ می‌گردد. هر سیستم مکش، به‌ویژه در ظرفیت‌های بالا، باید از منبع مناسب برای ورود هوا برخوردار باشد. در غیر این صورت، فشار منفی شدید در پارکینگ ایجاد می‌شود و عملکرد فن‌ها کاهش پیدا می‌کند. این وضعیت می‌تواند باعث ورود ناخواسته هوا از درزها، رمپ‌ها یا مسیرهای نامناسب و در برخی شرایط، اختلال در باز شدن درها و حرکت صحیح دود شود.

تأمین هوای جبرانی باید با ظرفیت تخلیه و شرایط معماری ساختمان هماهنگ باشد. محل ورود هوا، سرعت جریان، جهت حرکت و نحوه توزیع آن، در عملکرد کلی تهویه پارکینگ تأثیر مستقیم دارد. اگر هوای ورودی با سرعت یا جهت نامناسب وارد شود، ممکن است آلاینده‌ها را به سمت نقاط حساس یا مسیرهای خروج هدایت کند. در مقابل، طراحی متعادل می‌تواند به هدایت بهتر آلاینده‌ها به سوی فن پارکینگی و نقاط مکش کمک کند و از ایجاد جریان‌های گردابی و نواحی مرده جلوگیری نماید.

در زمان حریق نیز هوای جبرانی بخشی از سناریوی عملکرد سیستم تخلیه دود پارکینگ محسوب می‌شود. ورودی‌های هوا باید به‌گونه‌ای جانمایی شوند که تعادل مناسبی میان هوای ورودی و هوای تخلیه برقرار شود و مسیر دود قابل‌کنترل باقی بماند. برای دستیابی به این هدف، محاسبات تهویه پارکینگ باید شامل بررسی دبی اگزاست، میزان هوای جبرانی، فشار فضا و اثر جت‌فن‌ها باشد. ونت با تحلیل نقشه‌ها و نیازهای پروژه، ظرفیت و محل مناسب تجهیزات را تعیین می‌کند تا تهویه مکانیکی پارکینگ در حالت عادی و اضطراری عملکردی پایدار و قابل اتکا داشته باشد.

استاندارد تهویه پارکینگ و بررسی ضوابط آتش‌نشانی تهویه پارکینگ و مراجع بین‌المللی

رعایت استاندارد تهویه پارکینگ برای اطمینان از عملکرد صحیح سامانه در شرایط عادی و اضطراری ضروری است. این استانداردها معمولاً به موضوعاتی مانند کیفیت هوای داخلی، کنترل مونوکسیدکربن، میزان هوای تازه، ظرفیت فن‌ها، مسیرهای تخلیه، جانمایی تجهیزات و الزامات نگهداری می‌پردازند. در پروژه‌های حرفه‌ای، طراحی نباید تنها بر پایه تجربه اجرایی یا استفاده از تجهیزات موجود انجام شود، بلکه لازم است محاسبات و انتخاب تجهیزات با الزامات فنی و شرایط واقعی ساختمان تطبیق داده شود.

علاوه بر مراجع فنی، ضوابط آتش‌نشانی تهویه پارکینگ نیز در طراحی و اجرای سیستم نقش تعیین‌کننده دارد. این ضوابط می‌تواند موضوعاتی مانند سیستم تخلیه دود، قابلیت عملکرد فن‌ها در دمای بالا، تأمین هوای جبرانی، استقلال زون‌ها، کنترل تجهیزات و ارتباط با سیستم اعلام حریق را شامل شود. رعایت این الزامات از ابتدا، احتمال اصلاحات اساسی در مرحله بازبینی و اخذ تأییدیه را کاهش می‌دهد. همچنین، در پروژه‌هایی که از سیستم تهویه جت‌فن استفاده می‌شود، باید منطق عملکرد تجهیزات در سناریوی حریق به‌صورت شفاف در نقشه‌ها و مدارک فنی ارائه شود.

مراجع برابر حریق، چارچوبیهای مرتبط با تهویه پارکینگ و حفاظت در برابر حریق، چارچوبی برای تحلیل عملکرد سامانه فراهم می‌کنند؛ اما اجرای نهایی باید با مقررات ملی ساختمان، دستورالعمل‌های محلی و نظر مرجع تأییدکننده پروژه هماهنگ باشد. ازاین‌رو، طراحی و اجرای سیستم تهویه پارکینگ طبق ضوابط به بررسی هم‌زمان تمام الزامات نیاز دارد. ونت با استفاده از تجربه مهندسی، انجام محاسبات دبی هوای تهویه پارکینگ و تهیه مستندات فنی، به کارفرما کمک می‌کند تا سیستم انتخاب‌شده از نظر ایمنی، عملکرد و قابلیت تأیید، شرایط مناسبی داشته باشد.

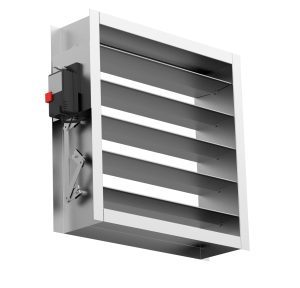

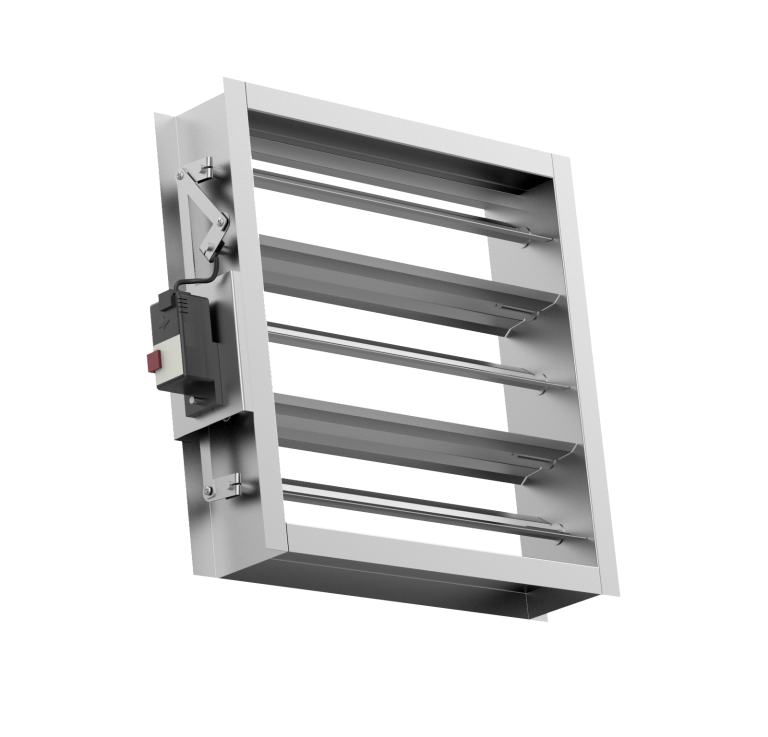

نقش محرک‌ها و موتور بلیمو (Belimo) در کنترل دقیق دمپرها و ایمنی تجهیزات تهویه پارکینگ

در سامانه‌های مدرن، عملکرد تجهیزات تهویه تنها به انتخاب فن و کانال محدود نمی‌شود و تجهیزات کنترلی نیز نقش مهمی در ایمنی و پایداری سیستم دارند. محرک‌ها یا Actuatorها برای باز و بسته کردن دمپرها و کنترل مسیر جریان هوا استفاده می‌شوند. در این میان، موتور بلیمو یا Belimo به‌عنوان یکی از برندهای شناخته‌شده در حوزه تجهیزات کنترلی، در بسیاری از پروژه‌های تأسیساتی برای کنترل دمپرها، شیرها و اجزای سیستم‌های تهویه مورد توجه قرار می‌گیرد. انتخاب محرک مناسب باید بر اساس گشتاور مورد نیاز، ابعاد دمپر، ولتاژ، سرعت عملکرد و شرایط محیطی انجام شود.

در تهویه پارکینگی، دمپرها می‌توانند در شرایط مختلف نقش متفاوتی داشته باشند. در حالت عادی، مسیرهای ورود و خروج هوا باید مطابق برنامه بهره‌برداری کنترل شوند. در شرایط افزایش غلظت CO، سیستم ممکن است فن‌ها و مسیرهای تهویه را به‌صورت مرحله‌ای فعال کند. در زمان حریق نیز دمپرهای مرتبط باید بر اساس فرمان سیستم اعلام حریق یا تابلو کنترل، در وضعیت تعریف‌شده قرار گیرند. استفاده از محرک مناسب و نصب صحیح آن، احتمال گیرکردن دمپر، تأخیر در عملکرد یا تغییر ناخواسته وضعیت مسیر هوا را کاهش می‌دهد.

البته کیفیت موتور به‌تنهایی تضمین‌کننده عملکرد سامانه نیست و باید میان محرک، دمپر، تابلو برق، سنسورها و فن‌ها هماهنگی کامل وجود داشته باشد. سیم‌کشی صحیح، حفاظت الکتریکی، امکان دریافت فیدبک وضعیت و انجام تست دوره‌ای، بخش مهمی از فرآیند بهره‌برداری است. در پروژه‌هایی که از تجهیزات تهویه پارکینگ، جت فن پارکینگ و سیستم تخلیه دود استفاده می‌شود، این هماهنگی اهمیت بیشتری پیدا می‌کند. ونت با بررسی نیازهای پروژه، انتخاب تجهیزات سازگار و اجرای کنترل‌های لازم، راهکاری ارائه می‌دهد که عملکرد Belimo و سایر اجزای کنترلی در کنار فن‌ها و سامانه تهویه مکانیکی پارکینگ به‌صورت ایمن و هماهنگ انجام شود.

محاسبات تهویه پارکینگ و نحوه تعیین دقیق محاسبات دبی هوای تهویه پارکینگ (نرخ تعویض هوا)

اساس مهندسی هر پروژه تهویه پارکینگی بر پایه محاسبات دقیق و اصولی استوار است؛ زیرا انتخاب تجهیزات بدون انجام تحلیل‌های عددی، یا به اتلاف شدید انرژی و تحمیل هزینه‌های سنگین منجر می‌شود یا عملکرد ناکافی سیستم در زمان بحران را در پی خواهد داشت. در این راستا، محاسبات تهویه پارکینگ بر مبنای دو سناریوی کاملاً مجزا شامل «شرایط عادی جهت کنترل مونوکسید کربن» و «شرایط اضطراری حریق جهت کنترل و تخلیه دود» انجام می‌پذیرد. تعیین نرخ تعویض هوا بر اساس استانداردهای بین‌المللی نظیر ASHRAE و مقررات ملی ساختمان صورت می‌گیرد تا حجم هوای لازم جهت رقیق‌سازی آلاینده‌ها به شکل استاندارد برآورد شود.

در فرآیند تعیین محاسبات دبی هوای تهویه پارکینگ، پارامترهای متعددی از جمله حجم فیزیکی پارکینگ، تعداد جای پارک خودروها، الگوی تردد در ساعات اوج، طول مسیرهای حرکت و مساحت کل زیربنا به‌دقت مورد ارزیابی قرار می‌گیرند. در حالت عادی، معمولاً نرخ تعویض هوا بین ۴ تا ۶ بار در ساعت برای تخلیه آلاینده‌های ترافیکی در نظر گرفته می‌شود؛ اما در سناریوی حریق، این دبی باید به مراتب افزایش یافته و بر مبنای حداقل ۱۰ تا ۱۲ بار تعویض هوا در ساعت یا تحلیل‌های حرارتی متناسب با بار حریق محاسبه شود. این محاسبات مشخص می‌سازند که چه ظرفیتی از فن پارکینگی و چه میزان هوای تازه برای حفظ تعادل فشار و کیفیت هوا در محیط زیرزمینی مورد نیاز است.

تیم مهندسی ونت با تسلط کامل بر فرمول‌ها و مراجع محاسباتی، کلیه تحلیل‌های مرتبط با دبی اگزاست و هوای ورودی را برای هر زون ساختمانی به‌صورت تفکیک‌شده انجام می‌دهد. انطباق دقیق این اعداد با ضوابط آتش‌نشانی تهویه پارکینگ تضمین می‌کند که سیستم علاوه بر بهینه‌سازی مصرف برق در ساعات کم‌تردد، در لحظه وقوع حادثه بیشترین بازدهی را ارائه دهد. تدوین گزارش‌های مستند محاسباتی توسط ونت، نخستین گام معتبر برای دفاع از طرح تأسیساتی پروژه در جلسات دفاعیه مهندسی و اخذ تاییدیه‌های قانونی به شمار می‌رود.

شبیه‌سازی عددی جریان هوا (CFD)؛ کلید بهینه‌سازی عملکرد و جانمایی فن جت پارکینگی

شبیه‌سازی دینامیک سیالات محاسباتی یا CFD، پیشرفته‌ترین ابزار مهندسی برای تحلیل و ارزیابی رفتار جریان هوا در محیط‌های پیچیده پارکینگی محسوب می‌شود. در پارکینگ‌های زیرزمینی مدرن به دلیل وجود موانع معماری پرتعداد نظیر ستون‌ها، تیرهای آویز، دیوارهای برشی و شیب رمپ‌ها، توزیع خطی هوا ممکن نیست و پیش‌بینی رفتار جریان صرفاً با فرمول‌های سرانگشتی ناممکن خواهد بود. شبیه‌سازی CFD به مهندسان امکان می‌دهد تا برد پرتاب باد، پروفایل سرعت، نحوه القای جریان و رفتار گازهای سمی را پیش از اجرای فیزیکی با دقت بالا در یک مدل سه‌بعدی مشاهده و تحلیل کنند.

این ابزار نقشی حیاتی در جانمایی اصولی انواع فن جت پارکینگی ایفا می‌کند؛ زیرا قرارگیری نامناسب جت‌فن‌ها می‌تواند به پدیده‌های مخربی چون جریان گردابی (Recirculation)، برخورد جریان پرسرعت با تیرها و افت تکانه، یا ایجاد نقاط مرده بدون گردش هوا منجر شود. با استفاده از تحلیل عددی، زاویه پرتاب، فاصله بین فن‌ها و مسیر بهینه هدایت هوا به سمت شفت‌های اگزاست با بالاترین راندمان تعیین می‌گردد. همچنین در سناریوی حریق، شبیه‌سازی CFD نحوه پخش دود و توزیع دما را نشان داده و کارایی سیستم تخلیه دود پارکینگ را در باز نگه داشتن مسیرهای فرار به اثبات می‌رساند.

مجموعه ونت با بهره‌گیری از نرم‌افزارهای تخصصی و کارشناسان مجرب در حوزه شبیه‌سازی جریان سیال، تحلیل‌های جامع CFD را برای هر پروژه ارائه می‌دهد. ارائه کانتورهای سرعت، غلظت آلاینده‌ها و قابلیت دید (Visibility) در گزارش‌های تحلیلی ونت، مستنداتی معتبر و غیرقابل انکار برای مراجع ناظر و سازمان آتش‌نشانی فراهم می‌آورد. این تحلیل‌ها سبب می‌شوند تا سیستم با حداقل تعداد تجهیزات و کمترین مصرف انرژی، بالاترین سطح کارایی را در تهویه پارکینگ به نمایش بگذارد.

صفر تا صد طراحی و اجرای سیستم تهویه پارکینگ طبق ضوابط با تیم مهندسی ونت

اجرای موفق یک سامانه تهویه نیازمند رویکردی مهندسی و یکپارچه از مرحله تهیه نقشه‌های اولیه تا بهره‌برداری نهایی است. طراحی و اجرای سیستم تهویه پارکینگ طبق ضوابط در شرکت ونت با برداشت دقیق اطلاعات معماری، بررسی تداخلات با تأسیسات مکانیکی و برقی و ارزیابی موانع سازه‌ای آغاز می‌شود. در این روند، تیم مهندسی با انجام محاسبات دقیق بار آلودگی و حرارتی، زون‌بندی تخصصی را برای پارکینگ انجام داده و نقشه استقرار تجهیزات، شفت‌ها، لوورها و سنسورها را بر پایه استانداردهای معتبر نظیر NFPA و مقررات ملی تدوین می‌کند.

در فاز پیاده‌سازی و اجرای تهویه پارکینگ، دقت در جانمایی ادوات، نصب پایه‌های نگهدارنده مقاوم به لرزش، اجرای اصولی کابل‌کشی‌های نسوز و یکپارچه‌سازی سیستم‌های کنترل اهمیت بالایی دارد. شرکت ونت با تکیه بر تجربه اجرایی ده‌ها پروژه شاخص، فرآیند نصب را به گونه‌ای مدیریت می‌کند که کمترین تداخل با ارتفاع مجاز تردد خودروها ایجاد شود. در این مسیر، انتخاب باکیفیت‌ترین تجهیزات تهویه پارکینگ و سازگار با کلاس‌های حرارتی مورد تأیید (نظیر استاندارد F300 و F400 برای شرایط حریق) ضامن دوام، ایمنی پایدار و پایداری عملکرد سامانه در شرایط سخت محیطی خواهد بود.

مزیت همکاری با ونت در این حوزه، تحویل پروژه به صورت کلیدتحویل (EPC) همراه با مسئولیت کامل مهندسی است. تیم اجرایی پس از اتمام فرآیند نصب فیزیکی، پروتکل‌های سخت‌گیرانه تست و راه‌اندازی (Commissioning) را به اجرا درمی‌آورد تا هماهنگی میان طراحی سیستم تهویه پارکینگ و عملکرد واقعی آن تضمین گردد. ارائه نقشه‌های چون‌ساخت (As-Built)، کتابچه راهنمای بهره‌برداری و دوره‌های آموزشی برای پرسنل نگهداری ساختمان، بخشی از تعهد ونت در قبال پروژه‌های کارفرمایان محترم است.

خرید و نصب جت فن پارکینگ؛ نکات حیاتی در نصب جت فن پارکینگ و تست‌های پس از راه‌اندازی

فرآیند خرید و نصب جت فن پارکینگ باید با آگاهی کامل از مشخصات فنی تجهیزات و ویژگی‌های ساختاری فضا انجام پذیرد؛ چرا که هرگونه انتخاب شتاب‌زده می‌تواند به ناکارآمدی کل سیستم یا تولید سر و صدای آزاردهنده در پارکینگ منجر شود. در مرحله خرید، فاکتورهایی نظیر نیروی رانش یا تراست (Thrust بر حسب نیوتن)، دبی هوادهی، توان الکتروموتور، کلاس حرارتی، مصرف انرژی و ابعاد فیزیکی (پروفیل فن) باید به دقت بررسی گردند. انتخاب جت‌فن‌های دارای تأییدیه‌های بین‌المللی و آزمون‌های معتبر عملکرد، اولین گام در تضمین ایمنی پایدار پروژه است.

در بخش عملیاتی و نصب جت فن پارکینگ، رعایت نکات فنی و استانداردهای نصب مکانیکی حیاتی است. جانمایی فن‌ها باید به گونه‌ای باشد که فاصله مجاز از سقف، تیرها و خودروها رعایت شده و مانعی در مخروط جریان پرتاب باد وجود نداشته باشد. استفاده از ساپورت‌های ضد ارتعاش استاندارد، پیچ و رول‌بولت‌های مقاوم در برابر تنش‌های دینامیکی و اعمال فواصل ایمن از مسیرهای تردد ضروری است. همچنین در بخش الکتریکال، کابل‌کشی با کابل‌های مقاوم در برابر حریق (Fire-Resistant) و استقرار تابلوهای کنترلی مجهز به اینورتر، عملکرد نرم و بدون ضربه تجهیزات را تضمین می‌نماید.

پس از اتمام مراحل نصب فیزیکی، انجام تست‌های عملیاتی، تنظیم زاویه پره‌ها (Deflectors) و آزمون‌های تحویل‌گیری الزامی است. آزمون دود سرد (Cold Smoke Test) از جمله تست‌های میدانی کلیدی است که توسط متخصصان ونت انجام می‌گیرد تا رفتار واقعی جریان هوا و سرعت تخلیه در کل فضا به‌صورت چشمی ارزیابی شود. شرکت ونت علاوه بر تأمین بدون واسطه انواع جت فن پارکینگ، کلیه خدمات تخصصی نصب، بالانس دینامیکی، تست‌های جریان و ارائه ضمانت‌نامه‌های رسمی را در قالب یک پکیج جامع ارائه می‌دهد.

یکپارچه‌سازی سیستم‌های کنترل هوشمند، سنسورهای CO و کنترل‌پنل‌های تخصصی در تهویه پارکینگ

یک سامانه مدرن تهویه زمانی عملکرد اقتصادی و موثر خواهد داشت که به یک هسته کنترل هوشمند و شبکه پایش بلادرنگ مجهز باشد. در کارکرد روتین، کارکرد مداوم فن‌ها با تمام توان، مصرف برق را به شدت افزایش داده و استهلاک قطعات را بالا می‌برد. از این رو، استقرار شبکه سنسورهای مونوکسید کربن (CO Sensors) در نقاط مختلف پارکینگ، امکان سنجش دقیق غلظت گازهای سمی را فراهم می‌سازد تا سیستم بر اساس داده‌های واقعی و به صورت مرحله‌ای فعال گردد؛ رویکردی که مصرف انرژی را تا ۶۰ درصد بهینه‌سازی می‌کند.

قلب تپنده این فرآیند، کنترل‌پنل تخصصی مجهز به PLC و سیستم‌های محرک هوشمند نظیر درایوهای کنترل دور (VFD/Inverter) است. زمانی که غلظت آلاینده‌ها در یک بخش از حد مجاز فراتر می‌رود، سیستم کنترل هوشمند به فن‌های همان زون فرمان کارکرد با دور پایین یا متوسط می‌دهد. علاوه بر این، فرمان‌پذیری دمپرها از طریق اکچویتورهای معتبری مانند موتور بلیمو (Belimo) به سیستم اجازه می‌دهد تا مسیرهای کانال و لوورها را به شکل کاملاً هماهنگ با شرایط باز یا بسته کند و هماهنگی میان هوای جبرانی و اگزاست به دقت حفظ شود.

در شرایط اضطراری حریق، این یکپارچگی به اوج اهمیت خود می‌رسد؛ سیستم کنترل بلافاصله با دریافت سیگنال از اعلام حریق، عملکرد عادی را متوقف کرده و سناریوی تخلیه دود را با تمام توان فعال می‌سازد. در این سناریو، مصرف برق را به شدت افزایش داده و استهلاک قطعات را بالا می‌برد. از این رو، استقرار شبکه سنسورهای مونوکسید کربن (CO Sensors) در نقاط مختلف پارکینگ، امکان سنجش دقیق غلظت گازهای سمی را فراهم می‌سازد تا سیستم بر اساس داده‌های واقعی و به صورت مرحله‌ای فعال گردد؛ رویکردی که مصرف انرژی را تا ۶۰ درصد بهینه‌سازی می‌کند.

قلب تپنده این فرآیند، کنترل‌پنل تخصصی مجهز به PLC و سیستم‌های محرک هوشمند نظیر درایوهای کنترل دور (VFD/Inverter) است. زمانی که غلظت آلاینده‌ها در یک بخش از حد مجاز فراتر می‌رود، سیستم کنترل هوشمند به فن‌های همان زون فرمان کارکرد با دور پایین یا متوسط می‌دهد. علاوه بر این، فرمان‌پذیری دمپرها از طریق اکچویتورهای معتبری مانند موتور بلیمو (Belimo) به سیستم اجازه می‌دهد تا مسیرهای کانال و لوورها را به شکل کاملاً هماهنگ با شرایط باز یا بسته کند و هماهنگی میان هوای جبرانی و اگزاست به دقت حفظ شود.

در شرایط اضطراری حریق، این یکپارچگی به اوج اهمیت خود می‌رسد؛ سیستم کنترل بلافاصله با دریافت سیگنال از اعلام حریق، عملکرد عادی را متوقف کرده و سناریوی تخلیه دود را با تمام توان فعال می‌سازد. در این سناریو، پرونده را شناسایی می‌نمایند. سپس با انطباق طرح با استاندارد تهویه پارکینگ و تدوین دفترچه‌های محاسباتی استاندارد به همراه شبیه‌سازی‌های CFD معتبر، بسته‌ای جامع و غیرقابل رد را برای ارائه به سازمان‌های ناظر آماده می‌سازند. حضور مشاوران با تجربه در جلسات فنی و دفاع کارشناسی از منطق عملکرد سیستم، فرآیند ممیزی را به شکل چشمگیری تسریع می‌بخشد.

این مشاوره تخصصی همچنین اثر بسزایی در کاهش هزینه‌های غیرضروری پروژه دارد؛ چرا که با بهینه‌سازی جانمایی شفت‌ها و انتخاب دقیق ظرفیت تجهیزات، از خرید ادوات اضافی یا اجرای مسیرهای پرهزینه جلوگیری به عمل می‌آید. ونت به عنوان مرجع مهندسی در حوزه سیستم‌های کنترل دود و تهویه، همراهی مطمئن از فاز ایده تا اخذ گواهی ایمنی نهایی آتش‌نشانی است و موفقیت سیستم‌های پیاده‌سازی شده را در تمامی تست‌های میدانی تضمین می‌نماید.

هزینه طراحی تهویه پارکینگ و عوامل موثر بر قیمت خرید و اجرای سیستم‌های تهویه مکانیکی

تعیین دقیق هزینه طراحی تهویه پارکینگ و بودجه مورد نیاز برای خرید و پیاده‌سازی ادوات، به متغیرهای گوناگونی در معماری و مشخصات پروژه وابسته است. متراژ زیربنا، تعداد طبقات منفی، عمق گود، کاربری ساختمان (مسکونی، تجاری یا اداری با ترافیک سنگین) و پیچیدگی‌های سازه‌ای از جمله ارتفاع سقف، مستقیماً بر حجم محاسبات مهندسی و پیچیدگی شبیه‌سازی‌های دینامیک سیالات تأثیرگذارند. از این رو، هزینه طراحی بر اساس حجم تحلیل‌های عددی، گستردگی نقشه‌ها و سناریوهای مورد نیاز برای حریق برآورد می‌شود.

در بخش تأمین و تجهیزات، قیمت نهایی به نوع تکنولوژی انتخابی و برند قطعات بستگی دارد. مقایسه مالی میان سیستم کانالی سنتی و سیستم‌های مبتنی بر فن‌های جت نشان می‌دهد که با وجود هزینه بالاتر خود دستگاه‌های جت‌فن، به دلیل حذف بخش عظیمی از کانال‌کشی‌های ورق گالوانیزه، صرفه‌جویی در ارتفاع سقف، کاهش وزن سازه و سرعت اجرای بالاتر، هزینه کل پروژه به شکل معناداری بهینه‌تر خواهد شد. همچنین انتخاب برند محرک‌ها، نظیر به‌کارگیری موتورهای سوئیسی Belimo، کیفیت تابلوهای برق، سنسورهای CO و کلاس مقاومت حرارتی فن‌ها (F300 یا F400) در قیمت نهایی اثرگذار است.

شرکت ونت با اتخاذ رویکرد مهندسی ارزش (Value Engineering)، در پی ارائه بالاترین سطح ایمنی با منطقی‌ترین هزینه اجرایی است. کارشناسان ما با ارزیابی دقیق شرایط سازه، چند سناریوی قیمتی شفاف شامل مشخصات فنی، برند قطعات و هزینه‌های نصب و راه‌اندازی را در اختیار کارفرما قرار می‌دهند تا امکان بهترین تصمیم‌گیری مالی فراهم شود. جهت دریافت برآورد اولیه هزینه‌ها و استعلام قیمت تجهیزات استاندارد، می‌توانید نقشه‌های پروژه خود را برای بررسی به تیم فروش و مهندسی ونت ارسال فرمایید.

راهنمای گام‌به‌گام استعلام قیمت، سفارش و پیاده‌سازی مهندسی تهویه پارکینگ در شرکت ونت

مسیر همکاری با شرکت ونت برای استقرار سامانه‌های استاندارد تهویه به صورتی شفاف و در قالب مراحل مهندسی مشخص تدوین شده است. در گام نخست، کارفرما نقشه‌های معماری و سازه‌ای طبقات پارکینگ را به همراه جزئیات مربوط به شفت‌ها و مسیرهای احتمالی هوارسانی در اختیار تیم مهندسی ونت قرار می‌دهد. کارشناسان با بررسی اولیه این مدارک، پتانسیل‌های فنی پروژه را شناسایی کرده و جلسات مشاوره تخصصی اولیه را جهت همسو کردن انتظارات کارفرما، الزامات مقررات ملی و بودجه پیشنهادی برگزار می‌نمایند.

در گام دوم، فرآیند محاسبات دبی هوا، زون‌بندی و انجام شبیه‌سازی‌های CFD انجام شده و پیش‌فاکتور فنی و مالی تفکیک‌شده شامل لیست ادوات، برندها، موتورها، جت‌فن‌ها و فن‌های اصلی اگزاست ارائه می‌شود. پس از نهایی‌سازی قرارداد، فاز تأمین تجهیزات استاندارد، ساخت کنترل‌پنل‌های اختصاصی و عملیات نصب فیزیکی تحت نظارت مستقیم مهندسان ناظر آغاز می‌گردد. در این مرحله، تمامی استانداردهای اتصالات مکانیکی، پایداری در برابر لرزش و حفاظت کابل‌ها در برابر آتش با بالاترین ضریب ایمنی اعمال می‌شوند.

در گام نهایی، پروتکل‌های جامع تست عملکردی، شامل آزمون‌های راه‌اندازی، تست سناریوی آتش، تست دود و آزمایش ارتباط با شبکه سنسورها و سیستم اعلام حریق با موفقیت پشت سر گذاشته می‌شود. تیم مهندسی ونت تا مرحله همراهی در بازدید کارشناسان آتش‌نشانی و اخذ تأییدیه رسمی نهایی در کنار کارفرما حضور دارد. پس از تحویل نهایی، خدمات پشتیبانی دوره‌ای، تأمین قطعات یدکی و ضمانت معتبر شرکتی آغاز می‌شود تا آرامش خاطر کامل از عملکرد ایمن، بی‌نقص و طولانی‌مدت سیستم تهویه برای ساکنان و مدیران پروژه فراهم گردد.

جمع‌بندی

تهویه پارکینگ یکی از بخش‌های ضروری تأسیسات مکانیکی ساختمان‌های امروزی است و نقش مهمی در کنترل مونوکسیدکربن، کاهش آلاینده‌ها و مدیریت دود در فضاهای بسته و زیرزمینی دارد. اجرای یک سامانه کارآمد جت فن پارکینگ بهینگی** یا نصب چند جت فن پارکینگ به نتیجه نمی‌رسد. ابتدا باید شرایط معماری، تعداد طبقات، حجم فضا، تعداد خودروها، مسیرهای تردد، محل شفت‌ها، میزان هوای جبرانی و سناریوهای احتمالی حریق بررسی شود. سپس با انجام محاسبات تهویه پارکینگ و تعیین دقیق محاسبات دبی هوای تهویه پارکینگ، ظرفیت فن‌ها، نرخ تعویض هوا و مسیر حرکت جریان مشخص می‌شود. در پروژه‌های پیچیده، شبیه‌سازی CFD نیز به بهینه‌سازی جانمایی تجهیزات و عملکرد سیستم تخلیه دود پارکینگ کمک می‌کند.

انتخاب میان سیستم کانالی سنتی و سیستم تهویه جت‌فن باید بر اساس ویژگی‌های واقعی پروژه و الزامات فنی انجام شود. در این فرآیند، نوع و ظرفیت فن جت پارکینگی، عملکرد فن‌های اگزاست، تأمین هوای جبرانی پارکینگ، نوع دمپرها، سنسورهای CO، تابلوهای کنترل و تجهیزات حفاظتی باید به‌صورت یکپارچه بررسی شوند. استفاده از محرک‌های مناسب مانند موتور بلیمو یا Belimo می‌تواند کنترل دقیق دمپرها و مسیرهای جریان هوا را امکان‌پذیر کند؛ البته انتخاب هر تجهیز باید با مشخصات فنی پروژه، شرایط نصب و الزامات بهره‌برداری هماهنگ باشد. رعایت استاندارد تهویه پارکینگ، مقررات ملی ساختمان و ضوابط آتش‌نشانی تهویه پارکینگ نیز برای افزایش ایمنی و کاهش نیاز به اصلاحات در مراحل بررسی پروژه اهمیت دارد.

ونت با ارائه خدمات مهندسی از مرحله مشاوره تخصصی تهویه مکانیکی پارکینگ تا طراحی، تأمین تجهیزات تهویه پارکینگ، خرید و نصب جت فن پارکینگ، اجرای سیستم، راه‌اندازی و تست نهایی، مسیر اجرای پروژه را به‌صورت منسجم مدیریت می‌کند. طراحی و اجرای سیستم تهویه پارکینگ طبق ضوابط، بررسی سناریوی کنترل دود، یکپارچه‌سازی سیستم کنترل هوشمند، نصب سنسورهای CO و تنظیم کنترل‌پنل‌های تخصصی، از مراحل مهم این فرآیند هستند. همچنین هزینه طراحی تهویه پارکینگ و و اجرای سیستم‌های تهویه مکانیکی به** به عواملی مانند متراژ، تعداد طبقات، نوع کاربری، میزان پیچیدگی معماری، نوع فن‌ها، برند تجهیزات، نیاز به شبیه‌سازی CFD و سطح کنترل هوشمند وابسته است. برای دریافت راهکار فنی و برآورد متناسب با پروژه، می‌توانید نقشه‌ها و اطلاعات ساختمان را برای بررسی کارشناسی در اختیار تیم مهندسی ونت قرار دهید.
