تصور کنید در واپسین دقایق یک مسابقه فینال حساس و نفسگیر، تمام نگاهها به نمایشگر ورزشگاه و صدای گزارشگر دوخته شده که ناگهان با قطع کامل برق شبکه شهری، همهچیز در خاموشی و سکوتی مبهم فرو میرود؛ در همین ثانیههای سرنوشتساز، چشم امید مدیران مجموعه و هزاران تماشاگر به استارت بیدرنگ ژنراتورهای اضطراری است تا با فشردن یک کلید، روشنایی و هیجان به بازی برگردد. ژنراتور غولپیکر در کسری از ثانیه روشن میشود و جریان برق برقرار میگردد، اما درست در همین لحظه بحرانی، غرش سهمگین و لرزش دیوانهکننده موتور دیزل، سازه بتنی ساختمان را مثل برگ درخت به لرزه درآورده و امواج صوتی بالاتر از ۱۱۰ دسیبل در راهروها و فضاهای مجاور طنینانداز میشود. این موقعیت، شبیه همان ضربه پنالتی دقیقه نود است که هرگونه غفلت مهندسی در مهار نویز و تأمین اکسیژن دستگاه، میتواند زحمات چندین ماهه یک تیم اجرایی را بر باد دهد و افتخار مدیریت بحران را به یک چالش بزرگ ساختاری و زیستمحیطی تبدیل کند.
واقعیت این است که راهاندازی مولدهای برق در پروژههای بزرگ تجاری، بیمارستانی و صنعتی بدون تمهیدات کنترلی، فراتر از یک صدای ساده است و آسایش روانی افراد حاضر در محیط را کاملاً مختل میسازد. در چنین پروژههایی، اهمیت اجرای یک سیستم کارآمد شامل عایق صوتی و صداگیر برای اتاق ژنراتور و فن و بهرهگیری از تجهیزات تخصصی مانند صداگیر، صداگیر تهویه و صداگیر کانال نقشی تعیینکننده ایفا میکند. اگر در زمان جانمایی تجهیزات به فکر جذب ارتعاشات هوابرد و سازهای نباشیم، کل طبقات فوقانی و اتاقهای مانیتورینگ به محفظه تشدید نویزهای بم تبدیل خواهند شد. از همین رو، مهندسان تأسیسات آگاه به خوبی میدانند که تضمین تداوم انرژی بدون ایجاد آلودگی صوتی، نیازمند طراحی دقیق آکوستیکی و محاسبات سیالاتی همزمان است تا پایداری و سکوت در کنار یکدیگر حفظ شوند.
وقتی موتورهای دیزلی پرقدرت شروع به احتراق میکنند، حجم عظیمی از گرما آزاد شده و امواج فشاری صوت با شدت بسیار بالا در فضا منتشر میگردد. در این میان، پیادهسازی اصولی یک سیستم سایلنسر صنعتی در ورودی و خروجی هوا همراه با مسدودسازی مسیرهای فرار فرکانس، مانع از انتشار نویز به بخشهای اداری و درمانی میشود. دستیابی به این تعادل مهندسی، یعنی فراهم کردن صدها مترمکعب هوای تازه برای سوختوساز موتور و رادیاتور در حین به دام انداختن دسیبلهای مزاحم، مرز باریک میان یک پروژه موفق و مهندسیشده با یک سازه پر از نقص و چالشهای زیستمحیطی است. در ادامه این مطلب جامع، گامبهگام به تحلیل شیوههای اجرایی، اصول محاسباتی و ادوات تخصصی مورد نیاز برای مهار صدا و حرارت این فضاها خواهیم پرداخت تا راهنمایی عملی و قابل اتکا برای کارفرمایان و مجریان پروژهها فراهم آوریم.
اهمیت تهویه و آکوستیک اتاق دیزل ژنراتور در صنایع، بیمارستانها و برجها
در سازههای حساس و مدرن امروزی نظیر مراکز درمانی، برجهای مسکونی لوکس، دیتاسنترها و کارخانجات بزرگ، اتاق مولدهای برق اضطراری حکم قلب تپنده مجموعه را در هنگام رخداد بحران دارند. اگر این بخش مهم نتواند اکسیژن کافی برای احتراق سوخت و خنککاری بلوک سیلندر و رادیاتور را دریافت کند، دمای محیط در کمتر از چند دقیقه به بالای ۶۰ درجه سانتیگراد میرسد و ژنراتور به دلیل پدیده اورهیت Overheat خاموش خواهد شد. از طرف دیگر، تولید توان الکتریکی سنگین در این شرایط بدون تجهیزات جاذب صوت، سر و صدایی طاقتفرسا تولید میکند که میتواند بیماران بدحال در بیمارستانها یا کارکنان اتاقهای سرور را به شدت آزار دهد؛ از این رو، یکپارچهسازی سامانههای هوارسانی و آکوستیک در این فضاها یک ضرورت غیرقابل چشمپوشی است.
مهندسی کنترل صوت در این زیرساختها مستلزم بهکارگیری سامانههای مدرنی نظیر طراحی آکوستیک سیستم تهویه است تا صدای خروجی ژنراتورها را به زیر تراز استاندارد روز و شب شهری برساند. بدون استفاده از تجهیزات تخصصی، داکتهای انتقال هوا مانند یک شیپور صوتی بزرگ عمل کرده و غرش سیلندرهای موتور را به طبقات مسکونی یا بخشهای مراقبتهای ویژه منتقل مینمایند. با پیادهسازی اصولی راهکارهای جذب صوت، تجهیزاتی چون صداگیر تهویه و استفاده از یک جاذب صدا Sound Attenuator کارآمد در مجاری ورود و خروج هوا، میتوان بدون ایجاد افت محسوس در مکش هوای تازه، امواج صوتی فرکانس پایین و بم را در جدارههای متخلخل متوقف و مهار نمود.
تجربه نشان میدهد پروژههایی که بدون در نظر گرفتن ملزومات تهویه و آکوستیک وارد فاز بهرهبرداری میشوند، پس از مدت کوتاهی با شکایات متعدد همسایگان، توقف فعالیت توسط بازرسان محیط زیست و استهلاک زودهنگام تجهیزات گرانقیمت دیزل روبهرو خواهند شد. تلفیق هوشمندانه سیستمهای خنککاری و سایلنسرهای تخصصی، ضامن عملکرد ایمن دستگاه در شرایط اضطراری طولانیمدت بوده و پایداری شبکه برق مجموعه را بدون کوچکترین تنش عصبی یا آلودگیهای صوتی تضمین مینماید؛ موضوعی که در طراحیهای مدرن معماری تأسیسات همواره در اولویت تیمهای مشاوره و نظارت قرار دارد.
اصول مهندسی طراحی اتاق دیزل ژنراتور و اتاقک دیزل ژنراتور Genset Room
طراحی اولیه یک اتاقک دیزل ژنراتور Genset Room مستلزم درک عمیق از اندرکنش میان ابعاد فیزیکی دستگاه، زاویه استقرار رادیاتور، مسیرهای هدایت دود اگزوز و موقعیت لوورهای هوای تازه است. فضای در نظر گرفته شده باید حداقل از هر طرف دیزل ژنراتور بین ۱.۵ تا ۲ متر فاصله آزاد جهت تردد اپراتور و انجام سرویسهای دورهای داشته باشد. علاوه بر این، جهتگیری اتاق نسبت به جهت وزش باد غالب منطقه و موقعیت پنجرههای ساختمانهای همجوار باید به گونهای انتخاب شود که خروجیهای هوای داغ و صداهای انتشاری کمترین تداخل را با محیطهای آرام پیرامونی داشته باشند و دسترسی به لولهکشی سوخترسانی نیز کاملاً ایمن بماند.
در معماری داخلی این اتاقها، جریان هوا باید مسیری خطی و یکطرفه را طی کند؛ به این معنی که هوای تازه باید از سمت پشت ژنراتور سمت آلترناتور وارد شده، از روی بدنه موتور عبور کرده و در نهایت توسط فن مکنده قوی رادیاتور به سمت بیرون هدایت شود. برای جلوگیری از بازگشت صدا از بازشوهای تأمین هوا، استفاده از یک صداگیر چهارگوش کانال در ابعاد متناسب با دبی ورودی امری اجتنابناپذیر است. همچنین دهانه خروجی رادیاتور باید توسط کانالهای آکوستیکی مجهز به برزنتهای نسوز به بیرون متصل شود تا لرزشهای موتور به بدنه ساختمان منتقل نگردد و امواج صوتی خروجی نیز در دام تیغههای آکوستیکی مستهلک شوند.
محاسبه حجم هوای در گردش و تطبیق آن با استانداردهای ساختمانی، پایه و اساس جلوگیری از پدیده خفگی ژنراتور در بار کامل است. اگر ابعاد اتاق یا مسیرهای داکتینگ بیش از حد باریک طراحی شوند، سیستم خنککننده موتور برای جبران افت مکش هوای تازه با بار مضاعف کار کرده و دمای رادیاتور به طور خطرناکی بالا میرود. بنابراین در طراحی اصولی، مهندسان مکانیک با تلفیق محاسبات دینامیک سیالات محاسباتی CFD و تحلیل رفتار امواج صوت، ابعاد بازشوها و محل قرارگیری تجهیزاتی چون صداگیر صوتی داکت را بهینهسازی میکنند تا عملکرد فنی سیستم تضمین گردد.
محاسبه هوادهی اتاق ژنراتور؛ مدیریت جریان هوای احتراق و خنککاری رادیاتور
برای کارکرد ایمن و بدون نقص موتورهای دیزلی، هوا به دو منظور کاملاً مجزا مورد نیاز است: نخست، اکسیژن کافی برای فرآیند احتراق درون سیلندرها و دوم، حجم عظیمی از هوا برای خنککاری رادیاتور و تخلیه گرمای تشعشعی از بدنه داغ موتور. فرمولهای مهندسی تعیین دبی هوای ورودی بر اساس مجموع این دو فاکتور به همراه ضریب افزایش دمای مجاز اتاق معمولاً ۵ تا ۸ درجه سانتیگراد بالاتر از دمای محیط باز محاسبه میشود. غفلت از محاسبه دقیق این جریان هوا، به سرعت باعث افزایش دمای هوای مکش سیلندر، کاهش شدید راندمان توان خروجی و در نهایت خاموشی خودکار دیزل بر اثر دمای بالا میگردد.
در حین طراحی شبکه داکتها و مسیرهای عبور هوا، باید موضوع محاسبه افت فشار صداگیر به دقت مورد ارزیابی قرار گیرد تا مقاومت اضافی به فن رادیاتور تحمیل نگردد. فنهای محوری استاندارد متصل به میللنگ ژنراتورها توانایی غلبه بر افت فشارهای استاتیکی بالا معمولاً بیش از ۱۲۵ تا ۱۵۰ پاسکال را ندارند. بنابراین، اگر صداگیرهای نصبشده در مسیر جریان هوا، دارای افت فشار بالایی باشند، جریان دبی هوا افت کرده و فرآیند دفع حرارت دچار اختلال شدید میشود. در چنین شرایطی، افزودن فنهای کمکی اگزاست یا افزایش مساحت مقطع آزاد داکتها برای حفظ سرعت مجاز هوا ضروری خواهد بود.
مدیریت آیرودینامیکی جریان هوا در داخل اتاق ژنراتور مستلزم تنظیم سرعت خطی باد در محدوده ۳ تا ۵ متر بر ثانیه در دهانههای سایلنسر است. سرعتهای بالاتر از این بازه نه تنها افت فشار شدیدتری ایجاد میکنند، بلکه خود جریان هوا به منبع تولید صدای مزاحم تبدیل میشود. از همین رو، مهندسان تأسیسات با توزیع یکنواخت هوا از طریق دمپرها و کانالهای مجهز به صداگیر گرد هوا یا مقاطع مستطیلی، شرایطی پایدار و مطمئن برای تنفس کامل موتور و تخلیه حرارت بالای رادیاتور در فصول گرم سال فراهم میسازند.
راهکارهای کاهش آلودگی صوتی و نویز دیزل ژنراتور از طریق ایزولاسیون سازهای
صدا و لرزش تولید شده توسط یک دیزل ژنراتور در حال کار، به دو شکل کاملاً مجزا در فضا منتشر میشود: صدای هوابرد Airborne Noise که ناشی از صدای اگزوز، مکش هوا و فن خنککننده است، و صدای ساختاربرد Structure-borne Noise که ناشی از ضربات پیستونها، لرزش شاسی و چرخش نامتعادل محور موتور است. برای مقابله با این پدیده، راهکارهای کاهش آلودگی صوتی و نویز دیزل ژنراتور باید هم ساختار فیزیکی اتاق و هم مسیرهای عبور صوت را هدف قرار دهد. اگر موتور به صورت صلب به کف ساختمان پیچ شود، ارتعاشات آن مانند امواج زلزله به ستونها و تیرهای سازه منتقل شده و در طبقات بالا به صورت یک صدای بم و آزاردهنده طنینانداز میگردد.
اصلیترین راهکار ایزولاسیون سازهای، اجرای مفهوم اتاق در اتاق Box-in-Box و ایجاد فونداسیون مجزا Inertia Base است. ژنراتور باید بر روی یک دال بتنی سنگین و شناور قرار گیرد که وزن آن حداقل ۱.۵ تا ۲ برابر وزن دستگاه باشد تا مرکز ثقل سیستم پایین آمده و ارتعاشات را جذب کند. این دال بتنی سپس از طریق فنرهای لرزهگیر مکانیکی یا پدهای الاستومری با ضریب میرایی بالا، از کف اصلی سازه جدا میشود. علاوه بر این، دیوارهای اتاقک ژنراتور نیز باید به گونهای طراحی شوند که هیچگونه پل صوتی Acoustic Bridge به ستونهای اصلی ساختمان نداشته باشند. استفاده از درزهای انبساطی پر شده با مواد آکوستیک و عدم عبور صلب لولههای تاسیساتی از دیوارها، گامهای بنیادین در دستیابی به کاهش صدای دیزل ژنراتور در مقیاس سازهای به شمار میروند.
عایق صوتی اتاق دیزل ژنراتور و اجرای عایق کاری صوتی ژنراتور بر روی دیوارها و سقف
وقتی امواج صوتی سهمگین در داخل یک اتاق با دیوارهای بتنی یا آجری صلب محبوس میشوند، بارها و بارها بازتاب یافته و پدیده تشدید صوتی Reverberation رخ میدهد که تراز نویز را به شکل چشمگیری تشدید میکند. برای شکستن این امواج و مهار انعکاسها، عایق صوتی اتاق دیزل ژنراتور با استفاده از متریالهای تخصصی جاذب صدا روی تمامی سطوح سقف و دیوارها اجرا میگردد. ماده استاندارد و تاییدشده برای این کار، پشم سنگ دانسیته بالا معمولاً بین ۸۰ تا ۱۲۰ کیلوگرم بر متر مکعب با ضخامت حداقل ۵۰ تا ۱۰۰ میلیمتر است که به دلیل ضریب جذب صوتی NRC نزدیک به ۰.۹ و مقاومت بالا در برابر حریق، ایدهآلترین گزینه برای فضاهای موتورخانهای محسوب میشود.
فرآیند اجرای عایق کاری صوتی ژنراتور نیازمند رعایت دقیق جزییات اجرایی است. ابتدا یک سازه زیرسازی گالوانیزه سبک بر روی دیوارها و سقف تعبیه شده و پانلهای پشم سنگ به صورت کاملاً فشرده در آن قرار میگیرند. برای جلوگیری از ریزش و فرسایش الیاف پشم سنگ بر اثر سرعت جریان هوا و ارتعاشات صوتی، روی عایق با پارچههای مخصوص نسوز و بافتهنشده آکوستیک تیشو پوشانده میشود. در نهایت، کل مجموعه توسط ورقهای گالوانیزه پانچشده پرفوره با نسبت سطح باز استاندارد محافظت میگردد. این ساختار سهلایه اجازه میدهد امواج صوتی از سوراخهای پرفوره عبور کرده، وارد منافذ متخلخل پشم سنگ شوند و در اثر اصطکاک مستهلک گردند. این اقدام تخصصی، تراز صدای محیطی داخل اتاق را به طور موثری کاهش داده و بازتاب صوت به بازشوها را به حداقل میرساند.
صداگیری اتاق دیزل ژنراتور با صداگیر لوور دیزل ژنراتور و سایلنسرهای ورودی و خروجی
بزرگترین معضل در پروژههای ایزولاسیون ژنراتور، کنترل صدایی است که از دریچههای غولپیکر ورود و خروج هوا فرار میکند. برای حل این مشکل، فرآیند صداگیری اتاق دیزل ژنراتور با طراحی و نصب تخصصی تجهیزاتی مانند صداگیر لوور دیزل ژنراتور Acoustic Louver و سایلنسرهای ضخیم دیواری انجام میپذیرد. صداگیر لوور در واقع پرههای شیبداری هستند که از ورقهای پرفوره پر شده با مواد آکوستیکی تشکیل شدهاند. این لوورها در بیرونیترین نقطه بازشوها نصب میشوند تا علاوه بر جلوگیری از ورود باران و گرد و غبار، صدای مستقیم خروجی را با زوایای انکساری بشکنند و افت صوتی بین ۱۰ تا ۱۵ دسیبل در دهانه نما ایجاد کنند.
با این حال، برای پروژههای شهری با ترازهای صوتی بسیار پایین، لوورها به تنهایی کافی نیستند و نیاز به بافلها و سایلنسرهای عمیق مسیر عبور هوا وجود دارد. این سایلنسرها که به عنوان یک صداگیر تهویه سنگین عمل میکنند، شامل اسپلیترهای آکوستیکی موازی با طول ۱ تا ۲ متر هستند که در مسیر ورودی هوای تازه و خروجی رادیاتور مستقر میشوند. هوا مجبور میشود از میان این تیغههای آکوستیک عبور کند و بدین ترتیب امواج نویز بدون آنکه سرعت باد را به طرز خطرناکی کاهش دهند، به طور کامل میرا میشوند. انتخاب دقیق فاصله تیغهها و شکل آیرودینامیک لبههای ورودی، کلید اصلی رسیدن به بالاترین افت صدا در کنار کمترین مقاومت در برابر گردش هوا است.
سایلنسر اگزوز دیزل ژنراتور و صداخفه کن دیزل ژنراتور برای مهار فرکانسهای بم
گوشخراشترین و نافذترین صدای تولیدی در ژنراتور، نویز ناشی از تخلیه دورهای گازهای داغ پیستونها از طریق منیفولد اگزوز است که ضرباتی با فرکانس پایین و انرژی جنبشی بسیار بالا به محیط وارد میکند. برای مهار این نیروی صوتی خشن، استفاده از یک سایلنسر اگزوز دیزل ژنراتور استاندارد با ردهبندی صنعتی، اداری یا بیمارستانی Hospital Grade Silencer اجتنابناپذیر است. این تجهیز که به عنوان یک صداخفه کن دیزل ژنراتور تخصصی شناخته میشود، معمولاً از ترکیب دو سیستم کاهنده واکنشی Reactive شامل محفظههای انبساط و لولههای بازتابنده برای مهار فرکانسهای بم، و سیستم جذبی Absorptive برای حذف فرکانسهای زیر تشکیل شده است تا بتواند افت نویزی بین ۲۵ تا ۴۵ دسیبل ایجاد نماید.
نکته بسیار حیاتی در طراحی این نوع سایلنسرها، مدیریت فشار برگشتی Back Pressure موتور است. اگر صداخفهکن اگزوز به درستی سایز نشود یا مسیر خروج دود بیش از حد مسدود گردد، فشار مضاعفی به سیلندرها وارد آمده که باعث بالا رفتن شدید دمای اگزوز، دوده زدن موتور، آسیب به توربوشارژر و در نهایت افت توان ژنراتور میشود. همچنین، لوله اگزوز و سایلنسر به دلیل انتقال حرارت بسیار بالا تا بیش از ۵۰۰ درجه سانتیگراد باید به طور کامل با عایقهای حرارتی و ژاکتهای آکوستیکی پوشانده شوند تا هم از تشدید گرمای داخل اتاق جلوگیری شود و هم صدای تشعشعی جداره فلزی لوله مهار گردد. اتصال این خط لوله به بدنه ژنراتور نیز حتماً باید از طریق یک قطعه لرزهگیر آکاردئونی استیل Bellows صورت گیرد تا لرزش موتور به سایلنسر و سقف منتقل نگردد.
دمپر اتاق دیزل ژنراتور و نصب دمپر بادی و برقی خروجی رادیاتور ژنراتور
در اقلیمهای مختلف، ژنراتور باید در برابر نفوذ سرمای شدید زمستان، رطوبت، گرد و غبار، جانوران موذی و هدررفت انرژی گرمایشی ساختمان در زمان خاموشی محافظت شود. به همین منظور، نصب دمپر اتاق دیزل ژنراتور در هر دو بخش ورودی هوای تازه و خروجی رادیاتور یک ضرورت انکارناپذیر است. در زمان استندبای و خاموش بودن دستگاه، این دمپرها در وضعیت کاملاً بسته قرار دارند تا دمای داخل اتاقک ژنراتور در محدوده استاندارد معمولاً بالای ۲۰ درجه سانتیگراد با کمک گرمکنهای آب و روغن حفظ شده و استارت آنی دستگاه در زمان حادثه دچار اختلال نگردد.
در بخش خروجی رادیاتور، نصب دمپر بادی و برقی خروجی رادیاتور ژنراتور یکی از متداولترین روشهاست. دمپرهای بادی یا وزنی Gravity Backdraft Dampers به گونهای طراحی شدهاند که با شروع به کار فن رادیاتور و ایجاد فشار مثبت باد، پرههای آلومینیومی سبک آنها به صورت خودکار باز شده و پس از خاموش شدن موتور، با نیروی وزن به حالت بسته بازمیگردند. اما در پروژههای پیشرفتهتر و فضاهای با بادگیر منفی شدید، استفاده از دمپرهای موتوردار که مستقیماً با برد کنترل ژنراتور هماهنگ هستند، ایمنی و قابلیت اطمینان بسیار بالاتری را تضمین میکند. همچنین برای جلوگیری از انتقال لرزش شدید رادیاتور به دمپر و کانالهای دیواری، نصب یک اتصال برزنتی ضدحریق و منعطف بین دهانه خروجی رادیاتور و قاب دمپر الزامی است.
تولید دمپر موتوری ژنراتور و دریچه خروجی هوای ژنراتور با عملکرد خودکار
برای تضمین باز شدن بیدرنگ مسیرهای هوا در کسری از ثانیه پس از دریافت سیگنال استارت، تولید دمپر موتوری ژنراتور با استفاده از متریال باکیفیت و محرکهای الکتریکی پرقدرت انجام میپذیرد. این دمپرها به موتورهای سریع فنربازگشت Spring Return Actuators مجهز هستند؛ به طوری که به محض قطع برق شبکه و فرمان تابلوی ATS، موتور الکتریکی دمپر فعال شده و در کمتر از چند ثانیه مسیر ورود و خروج هوا را کاملاً باز میکند. سیستم فنربازگشت این مزیت بزرگ را دارد که حتی در صورت بروز خرابی الکتریکی در مدار فرمان، پرهها به صورت مکانیکی باز خواهند شد تا ژنراتور هرگز در فضای بسته و خفه کار نکند.
در کنار دمپرها، ساخت تخصصی دریچه خروجی هوای ژنراتور که توانایی تحمل دبی بسیار بالا و فشار استاتیکی تولیدی توسط فن را داشته باشد، بسیار حائز اهمیت است. پرههای این دریچهها با پروفیلهای آیرودینامیکی Airfoil ساخته میشوند تا کمترین آشفتگی، گردابه و مقاومت بادی را در مسیر خروج پرفشار هوا ایجاد کنند. در پروژههایی که خروجی رادیاتور به سمت مناطق پر رفتوآمد هدایت میشود، دریچهها مجهز به دیفلکتورها و لوورهای هدایتکننده به سمت بالا میشوند تا جریان پرسرعت و داغ رادیاتور موجب آزار عابران یا آسیب به پوشش گیاهی اطراف نگردد. هماهنگی هوشمند میان باز شدن دمپرها، عملکرد فنهای کمکی و استارت موتور، ضامن ایمنی کامل سیستم هوارسانی به شمار میرود.
نقش لرزه گیر اتاق دیزل ژنراتور در مهار ارتعاشات سازهای و جلوگیری از انتقال لرزش
ارتعاشات دینامیکی ناشی از حرکت رفت و برگشتی پیستونها و لنگهای میللنگ یک موتور دیزلی سنگین، پتانسیل تخریبی فوقالعادهای دارند. اگر این لرزشها به درستی در بستر اتاق مهار نشوند، به مرور زمان باعث شل شدن اتصالات برقی، شکستگی لولههای سوخترسانی، ترک خوردن دیوارهای پیرامونی و انتقال صدای آزاردهنده به اسکلت ساختمان میشوند. از این رو، استفاده از لرزه گیر اتاق دیزل ژنراتور با محاسبه دقیق فرکانس طبیعی سیستم، یکی از کلیدیترین بخشهای مهندسی مکانیک در تاسیسات است.
لرزهگیرها در انواع مختلف فنری Spring Isolators ، پدهای الاستومری و مهارکنندههای لرزهای زلزله Seismic Snubbers تولید میشوند. فنرهای فولادی به کار رفته در زیر شاسی باید دارای ضریب انعطافپذیری محاسبهشده بر اساس توزیع وزن موتور و ژنراتور باشند تا میزان ارتعاش منتقل شده به فونداسیون Transmissibility را به کمتر از ۵ درصد برسانند. علاوه بر شاسی دستگاه، تمامی اتصالات خارجی متصل به دیزل ژنراتور نیز باید به لرزهگیر مجهز شوند؛ این موارد شامل لرزهگیرهای آکاردئونی اگزوز، شلنگهای فلکسیبل خطوط گازوئیل، اتصالات برزنتی داکتهای رادیاتور و کابلهای برق افشان با لوپ حرکتی است. این مجموعه اقدامات جامع ارتعاشی تضمین میکند که کارکرد پرقدرت دیزل ژنراتور کوچکترین لرزهای در ساختار فیزیکی بنا ایجاد نخواهد کرد.

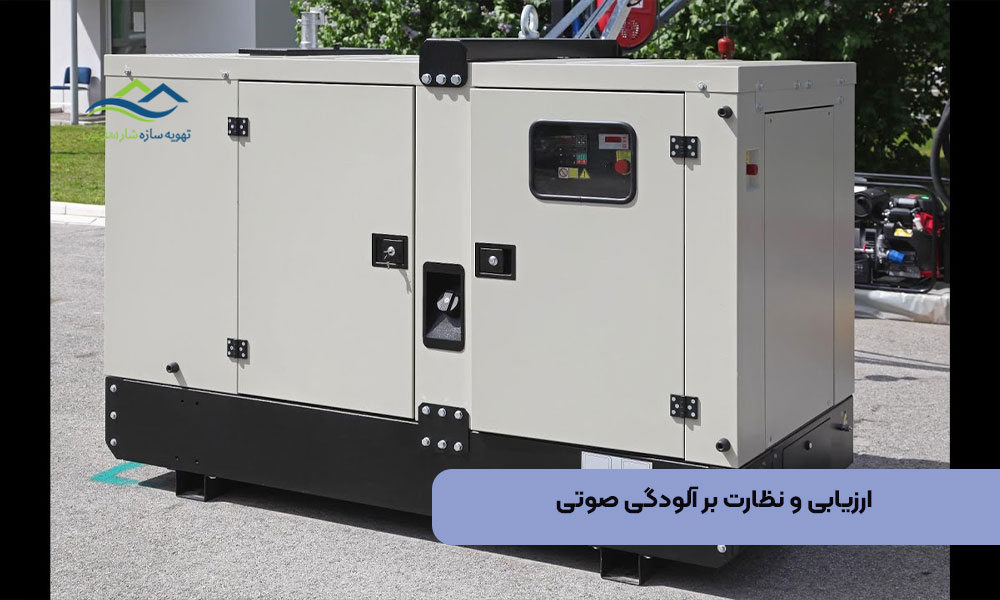

مقایسه فنی کانوپی سایلنت دیزل ژنراتور با ساخت اتاق سایلنت ژنراتور برق
کارفرمایان در ابتدای پروژهها همواره با این دوراهی روبرو هستند که آیا خرید دستگاه مجهز به کانوپی سایلنت دیزل ژنراتور گزینه بهتری است یا اینکه باید اقدام به طراحی و ساخت یک اتاق سایلنت ژنراتور برق مجزا نمایند؟ پاسخ به این پرسش نیازمند مقایسه دقیق شرایط اقلیمی، موقعیت استقرار، توان دستگاه و تراز صوتی مد نظر است. کانوپیهای سایلنت، اتاقکهای فلزی فابریکی هستند که مستقیماً بر روی شاسی دستگاه پیچ میشوند. این اتاقکها برای توانهای کوچک تا متوسط زیر ۵۰۰ کاوا و فضاهای باز مانند پشتبام یا محوطه بیرونی بسیار مناسب و مقرونبهصرفه هستند و جابهجایی آنها آسان است؛ اما در مناطق بسیار گرمسیر، ممکن است باعث بالا رفتن دمای کارکرد موتور شوند و دسترسی به قطعات برای تعمیرات اساسی در آنها اندکی دشوار است.
در طرف مقابل، برای دیزل ژنراتورهای پرقدرت و سنگین صنعتی بالای ۱۰۰۰ کاوا یا در پروژههایی مانند بیمارستانها و هتلها که دستگاه در داخل طبقات منفی موتورخانه قرار دارد، ساخت اتاق سایلنت اختصاصی گزینهای کاملاً برتر است. اتاق سایلنت به مهندسان اجازه میدهد تا سایلنسرهای بسیار بزرگ، مسیرهای هوارسانی سفارشی و ضخامتهای بالای عایقکاری را اجرا کرده و تراز صدا را به آسانی به زیر ۶۵ دسیبل در فاصله یک متری برسانند؛ هدفی که کانوپیها به ندرت به آن دست مییابند. علاوه بر این، در اتاق سایلنت، تکنسینها به راحتی و با تسلط کامل در اطراف موتور تردد کرده و عملیات اورهال و نگهداری را بدون محدودیت فضا انجام میدهند.
استاندارد عایق صوتی و تهویه هوای اتاق ژنراتور بر اساس ضوابط زیستمحیطی
کلیه مراحل طراحی، هوارسانی و کنترل نویز ژنراتورها باید منطبق بر استانداردهای بینالمللی و ملی نظیر NFPA 110 استاندارد سیستمهای برق اضطراری ، ASHRAE، ISO 8528 و ضوابط سازمان حفاظت محیط زیست باشد. در استاندارد عایق صوتی و تهویه هوای اتاق ژنراتور، حدود مجاز تراز فشار صوت بر اساس کاربری منطقه و ساعات شبانهروز تعیین میگردد. به عنوان مثال، تراز صدای منتشر شده از بازشوهای ژنراتور در مرز یک ملک مسکونی نباید در طول روز از ۵۵ دسیبل و در طول شب از ۴۵ دسیبل تجاوز کند؛ اعدادی که دستیابی به آنها نیازمند بالاترین سطح محاسبات آکوستیکی و استفاده از پیشرفتهترین صداگیرها است.
از بعد تهویه و ایمنی نیز استانداردها الزامات سختگیرانهای را مطرح میکنند. هوای اتاق دیزل باید به اندازهای تعویض شود که از انباشت بخارات سمی گازوئیل، هیدروژن متصاعد شده از باتریها و گازهای حاصل از نشتیهای احتمالی اگزوز جلوگیری به عمل آید. دمپرهای خروجی و ورودی باید دارای درجه مقاومت در برابر حریق Fire Damper با فیوز حرارتی باشند تا در صورت وقوع آتشسوزی در داخل اتاق، ارتباط هوا فوراً قطع شده و سیستم اطفای حریق گازی مانند FM200 یا CO2 بتواند حریق را سرکوب کند. رعایت دقیق این چکلیستهای استاندارد تضمینکننده اخذ پایانکارهای ساختمانی و تاییدیههای رسمی آتشنشانی خواهد بود.
استعلام قیمت و هزینه آکوستیک اتاق دیزل ژنراتور بر اساس دبی هوا و تراز دسیبل
مدیریت هزینهها و انتخاب بهینهترین طرح مهندسی، دغدغه اصلی مدیران پروژهها در زمان اجرای تأسیسات است. برای استعلام قیمت و هزینه آکوستیک اتاق دیزل ژنراتور، باید در نظر داشت که قیمتگذاری بر اساس یک فرمول ثابت انجام نمیشود، بلکه به فاکتورهای متعددی نظیر توان ژنراتور KVA ، دبی هوای مورد نیاز رادیاتور، تراز صدای اولیه موتور و در نهایت تراز صوتی مطلوب کارفرما بستگی دارد. هرچه بخواهید صدا را به دسیبلهای پایینتری مثلاً رسیدن از ۱۱۰ به ۶۰ دسیبل برسانید، حجم مواد جاذب، طول سایلنسرها و ابعاد لوورهای آکوستیک به صورت تصاعدی بزرگتر شده و هزینه نهایی پروژه افزایش مییابد.
فاکتور مهم دیگر در برآورد هزینهها، کیفیت متریالهای مصرفی از جمله ضخامت ورقهای گالوانیزه، دانسیته و ضخامت پشم سنگهای تخصصی، نوع موتورهای به کار رفته در دمپرهای برقی و نوع پوششهای نسوز است. با این حال، اجرای غیراصولی و ارزانقیمت توسط افراد غیرروژن متصاعد شده از باتریها و گازهای حاصل از نشتیهای احتمالی اگزوز جلوگیری به عمل آید. دمپرهای خروجی و ورودی باید دارای درجه مقاومت در برابر حریق Fire Damper با فیوز حرارتی باشند تا در صورت وقوع آتشسوزی در داخل اتاق، ارتباط هوا فوراً قطع شده و سیستم اطفای حریق گازی مانند FM200 یا CO2 بتواند حریق را سرکوب کند. رعایت دقیق این چکلیستهای استاندارد تضمینکننده اخذ پایانکارهای ساختمانی و تاییدیههای رسمی آتشنشانی خواهد بود.
طراحی و اجرای تهویه و صداگیری اتاق دیزل ژنراتور توسط تهویه ساز شار
شرکت تهویه ساز شار با نام اختصاری شار به عنوان مجموعهای پیشگام در مهندسی آکوستیک صنعتی و سیستمهای هوارسانی پیشرفته، با تکیه بر دانش تخصصی تیم مهندسی مکانیک و آکوستیک خود، مجری پروژههای صفر تا صد سایلنتسازی اتاقهای دیزل ژنراتور بر اساس سختگیرانهترین استانداردهای بینالمللی است. کارشناسان مجموعه شار پیش از هرگونه اقدام اجرایی، با تحلیل دقیق طیف فرکانسی موتور، اندازهگیری تراز فشار صوت در اکتاوباندهای مختلف و انجام محاسبات دینامیک سیالات و ترمودینامیک، میزان دقیق دبی هوای احتراق و خنککاری را برآورد میکنند. این امر موجب میشود تا ابعاد بازشوها و مسیرهای گردش هوا به شکلی مهندسی شوند که ژنراتور در شرایط اوج بار حرارتی، بدون کوچکترین افت توان یا خطر خفگی به کار خود ادامه دهد.
خطوط تولید کارخانجات تهویه ساز شار با بهکارگیری متریال درجهیک و ماشینآلات پیشرفته، اقدام به ساخت انواع سایلنسرهای سفارشی، لوورهای آکوستیک، دمپرهای موتوری مقاوم در برابر حرارت بالا و لرزهگیرهای استاندارد مینمایند. کلیه سازههای تولیدی در مجموعه شار به گونهای طراحی میشوند که با حداقل افت فشار دینامیکی، بیشترین بازدهی جذب صوت را در فرکانسهای بحرانی ارائه دهند. تیم فنی و مهندسی تهویه ساز شار علاوه بر تامین تجهیزات، نظارت دقیق بر فرآیند نصب، هوابندی و درزبندی بدون نقص را بر عهده میگیرد و در نهایت با انجام تستهای آکوستیک میدانی در حضور کارفرما، گارانتی عملکردی دقیق پروژه را تضمین مینماید.
تضمین سکوت و پایداری انرژی؛ همگام با مهندسی پیشرفته تهویه ساز شار
لحظهای که کلید اضطراری عمل میکند و ژنراتور برای نجات سیستمها به مدار میآید، زمان آزمون خطاهای مهندسی نیست. همانطور که در این مقاله بررسی کردیم، دستیابی به یک سیستم برق اضطراری مطمئن و کارآمد، تنها با خرید یک دیزل ژنراتور گرانقیمت محقق نمیشود؛ بلکه نیازمند بستری مهندسیشده است که در آن تبادل آزادانه هزاران متر مکعب هوا در کنار مهار کامل امواج سهمگین صوتی ممکن گردد. با اجرای صحیح اصول هوارسانی، دمپرهای خودکار، عایقکاریهای سازهای و سایلنسرهای استاندارد، میتوان غرش سهمگین قویترین موتورهای درونسوز را به آرامشی محض و نامحسوس بدل ساخت.
اگر در حال طراحی یک پروژه ساختمانی مدرن هستید، قصد تجهیز اتاقک ژنراتور صنعتی خود را دارید یا از شکایات همسایگان پیرامون نویز و حرارت سیستمهای موجود به ستوه آمدهاید، زمان آن رسیده است که کار را به متخصصان مجرب بسپارید. کارشناسان خبره مجموعه تهویه ساز شار آمادهاند تا با ارائه محاسبات دقیق، طرحهای بهینه و تولید برترین تجهیزات آکوستیک، فضای موتورخانه شما را به استانداردترین شکل ممکن تجهیز کنند. همین حالا به وبسایت VENT.IR مراجعه فرمایید و با برقراری تماس با تیم مهندسی ما، اولین گام را برای تلفیق هوشمندانه قدرت، امنیت و سکوت در پروژههای خود بردارید.
